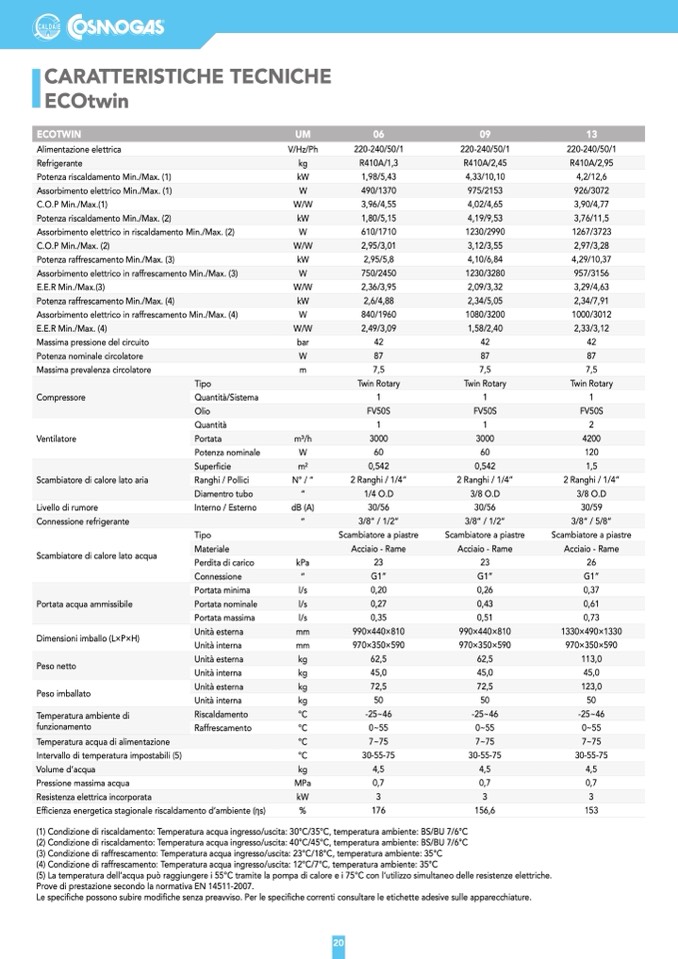

CARATTERISTICHE TECNICHE
ECOtwin
ECOTWIN
UM
06
09
13
Alimentazione elettrica
V/Hz/Ph
220-240/50/1
220-240/50/1
220-240/50/1
Refrigerante
kg
R410A/1,3
R410A/2,45
R410A/2,95
Potenza riscaldamento Min./Max. (1)
kW
1,98/5,43
4,33/10,10
4,2/12,6
Assorbimento elettrico Min./Max. (1)
W
490/1370
975/2153
926/3072
C.O.P Min./Max.(1)
W/W
3,96/4,55
4,02/4,65
3,90/4,77
Potenza riscaldamento Min./Max. (2)
kW
1,80/5,15
4,19/9,53
3,76/11,5
Assorbimento elettrico in riscaldamento Min./Max. (2)
W
610/1710
1230/2990
1267/3723
C.O.P Min./Max. (2)
W/W
2,95/3,01
3,12/3,55
2,97/3,28
Potenza raffrescamento Min./Max. (3)
kW
2,95/5,8
4,10/6,84
4,29/10,37
Assorbimento elettrico in raffrescamento Min./Max. (3)
W
750/2450
1230/3280
957/3156
E.E.R Min./Max.(3)
W/W
2,36/3,95
2,09/3,32
3,29/4,63
Potenza raffrescamento Min./Max. (4)
kW
2,6/4,88
2,34/5,05
2,34/7,91
Assorbimento elettrico in raffrescamento Min./Max. (4)
W
840/1960
1080/3200
1000/3012
E.E.R Min./Max. (4)
W/W
2,49/3,09
1,58/2,40
2,33/3,12
Massima pressione del circuito
bar
42
42
42
Potenza nominale circolatore
W
87
87
87
Massima prevalenza circolatore
m
7,5
7,5
7,5
Compressore
Tipo
Twin Rotary
Twin Rotary
Twin Rotary
Quantità/Sistema
1
1
1
Olio
FV50S
FV50S
FV50S
Ventilatore
Quantità
1
1
2
Portata
m3/h
3000
3000
4200
Potenza nominale
W
60
60
120
Scambiatore di calore lato aria
Superficie
m2
0,542
0,542
1,5
Ranghi / Pollici
N° / “
2 Ranghi / 1/4”
2 Ranghi / 1/4”
2 Ranghi / 1/4”
Diamentro tubo
“
1/4 O.D
3/8 O.D
3/8 O.D
Livello di rumore
Interno / Esterno
dB (A)
30/56
30/56
30/59
Connessione refrigerante
“
3/8” / 1/2”
3/8” / 1/2”
3/8” / 5/8”
Scambiatore di calore lato acqua
Tipo
Scambiatore a piastre
Scambiatore a piastre
Scambiatore a piastre
Materiale
Acciaio - Rame
Acciaio - Rame
Acciaio - Rame
Perdita di carico
kPa
23
23
26
Connessione
“
G1”
G1”
G1”
Portata acqua ammissibile
Portata minima
l/s
0,20
0,26
0,37
Portata nominale
l/s
0,27
0,43
0,61
Portata massima
l/s
0,35
0,51
0,73
Dimensioni imballo (L×P×H)
Unità esterna
mm
990×440×810
990×440×810
1330×490×1330
Unità interna
mm
970×350×590
970×350×590
970×350×590
Peso netto
Unità esterna
kg
62,5
62,5
113,0
Unità interna
kg
45,0
45,0
45,0
Peso imballato
Unità esterna
kg
72,5
72,5
123,0
Unità interna
kg
50
50
50
Temperatura ambiente di
funzionamento
Riscaldamento
°C
-25~46
-25~46
-25~46
Raffrescamento
°C
0~55
0~55
0~55
Temperatura acqua di alimentazione
°C
7~75
7~75
7~75
Intervallo di temperatura impostabili (5)
°C
30-55-75
30-55-75
30-55-75
Volume d’acqua
kg
4,5
4,5
4,5
Pressione massima acqua
MPa
0,7
0,7
0,7
Resistenza elettrica incorporata
kW
3
3
3
Efficienza energetica stagionale riscaldamento d’ambiente (ηs)
%
176
156,6
153
(1) Condizione di riscaldamento: Temperatura acqua ingresso/uscita: 30°C/35°C, temperatura ambiente: BS/BU 7/6°C
(2) Condizione di riscaldamento: Temperatura acqua ingresso/uscita: 40°C/45°C, temperatura ambiente: BS/BU 7/6°C
(3) Condizione di raffrescamento: Temperatura acqua ingresso/uscita: 23°C/18°C, temperatura ambiente: 35°C
(4) Condizione di raffrescamento: Temperatura acqua ingresso/uscita: 12°C/7°C, temperatura ambiente: 35°C
(5) La temperatura dell’acqua può raggiungere i 55°C tramite la pompa di calore e i 75°C con l’utilizzo simultaneo delle resistenze elettriche.
Prove di prestazione secondo la normativa EN 14511-2007.
Le specifiche possono subire modifiche senza preavviso. Per le specifiche correnti consultare le etichette adesive sulle apparecchiature.
