ECOTWIN L’IBRIDO IDEALE PER LE

RISTRUTTURAZIONI E LE NUOVE ABITAZIONI

ECOtwin può essere installata in abbinamento alle caldaie

a condensazione Cosmogas realizzando un sistema ibrido

completo. La caldaia viene utilizzata come fonte di calore

ausiliaria nelle giornate invernali più rigide. Il sistema di controllo

intelligente ECOtouch ottimizza le fonti energetiche in modo

efficiente e più conveniente per l’utente.

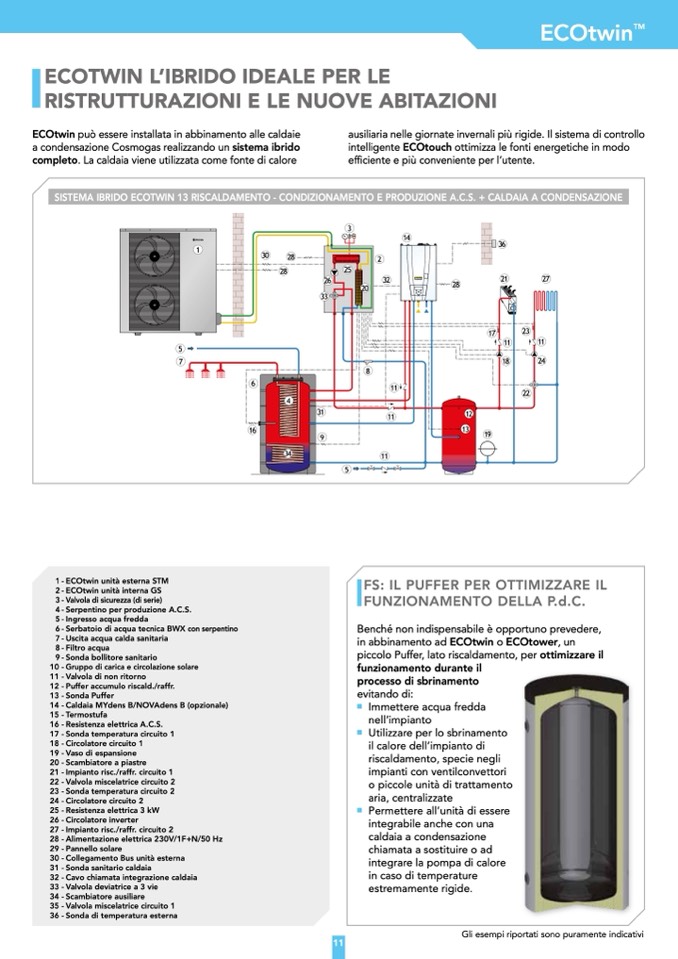

SISTEMA IBRIDO ECOTWIN 13 RISCALDAMENTO - CONDIZIONAMENTO E PRODUZIONE A.C.S. + CALDAIA A CONDENSAZIONE

1 - ECOtwin unità esterna STM

2 - ECOtwin unità interna GS

3 - Valvola di sicurezza (di serie)

4 - Serpentino per produzione A.C.S.

5 - Ingresso acqua fredda

FS: IL PUFFER PER OTTIMIZZARE IL

FUNZIONAMENTO DELLA P.d.C.

Benché non indispensabile è opportuno prevedere,

in abbinamento ad ECOtwin o ECOtower, un

piccolo Puffer, lato riscaldamento, per ottimizzare il

funzionamento durante il

processo di sbrinamento

evitando di:

Immettere acqua fredda

nell’impianto

Utilizzare per lo sbrinamento

il calore dell’impianto di

riscaldamento, specie negli

impianti con ventilconvettori

o piccole unità di trattamento

aria, centralizzate

Permettere all’unità di essere

integrabile anche con una

caldaia a condensazione

chiamata a sostituire o ad

integrare la pompa di calore

in caso di temperature

estremamente rigide.

6 - Serbatoio di acqua tecnica BWX con serpentino

7 - Uscita acqua calda sanitaria

8 - Filtro acqua

9 - Sonda bollitore sanitario

10 - Gruppo di carica e circolazione solare

11 - Valvola di non ritorno

12 - Puffer accumulo riscald./raffr.

13 - Sonda Puffer

14 - Caldaia MYdens B/NOVAdens B (opzionale)

15 - Termostufa

16 - Resistenza elettrica A.C.S.

17 - Sonda temperatura circuito 1

18 - Circolatore circuito 1

19 - Vaso di espansione

20 - Scambiatore a piastre

21 - Impianto risc./raffr. circuito 1

22 - Valvola miscelatrice circuito 2

23 - Sonda temperatura circuito 2

24 - Circolatore circuito 2

25 - Resistenza elettrica 3 kW

26 - Circolatore inverter

27 - Impianto risc./raffr. circuito 2

28 - Alimentazione elettrica 230V/1F+N/50 Hz

29 - Pannello solare

30 - Collegamento Bus unità esterna

31 - Sonda sanitario caldaia

32 - Cavo chiamata integrazione caldaia

33 - Valvola deviatrice a 3 vie

34 - Scambiatore ausiliare

35 - Valvola miscelatrice circuito 1

36 - Sonda di temperatura esterna

5

7

11

11

1

30

28

6

16

28

4

31

9

34

8

11

11

11

5

12

13

11

Gli esempi riportati sono puramente indicativi

3

2

25

14

36

2

6

2

0

32

2

8

2

1

27

33

17

19

23

18

24

22
