MODALIT
À DI INTERRO
MODALIT
À DI INTERRO
MODALIT
À DI INTERRO
Serbatoi corrugati modello Cisterna
Serbatoi corrugati modello Canotto
Serbatoi corrugati modello Panettone
Serbatoi lisci modello Cisterna
Serbatoi lisci modello Panettone
Serbatoi modulari
Fosse corrugate
Fosse corrugate modello Elipse
Fosse rinforzate
Fosse lisce
Fosse con setti trappola
DIVIETI
a)
É assolutamente vietato utilizzare il serbatoio da interro
per uso esterno.
b)
É assolutamente proibito utilizzare il serbatoio come stoc-
caggio di rifiuti e liquidi industriali contenenti sostanze
chimiche o miscele non compatibili con il polietilene (ved.
tabella di compatibilità fornita da Rototec).
c) Il serbatoio da interro NON
è conforme e NON pu
ò essere
usato per il contenimento del gasolio.
AVVERTENZE
MOVIMENTAZIONE
a) Durante lo svolgimento di tutte le operazioni deve essere
rispettato il D.Lgs. 81/08 e successive modifiche sulla si-
curezza dei cantieri temporanei e mobili.
b) Controllare molto attentamente il materiale al momento
della consegna per verificare se corrisponde all'ordine
effettuato ed ai dati di progetto, è importante inoltre se-
gnalare subito eventuali difetti riscontrati e/o danni dovuti
al trasporto. Contattare direttamente l'azienda tramite te-
lefono, fax o e-mail.
c) Verificare che il manufatto sia corredato di tutta la docu-
mentazione standard (schede tecniche, modalità di inter-
ro, ecc....). Comunicare all'azienda l'eventuale mancanza,
sarà nostra premura inviare subito una copia.
d) Accertarsi che guarnizioni, tubi e tutte le parti diverse dal
polietilene siano idonee al liquido contenuto.
e) Evitare urti e contatti con corpi taglienti o spigolosi che
potrebbero compromettere l’integrità del manufatto.
f) Movimentare i serbatoi solo se completamente vuoti utiliz-
zando gli appositi golfer di sollevamento (dove previsti);
non sollevare MAI la vasca dai tubi di entrata e/o uscita.
g) Per la scelta del materiale di rinfianco e per le modalit
à
di compattazione far riferimento alle norme europee ENV
1046 ed UNI EN 1610.
h) Durante i lavori di installazione delimitare l'area interessa-
ta con adeguata segnaletica.

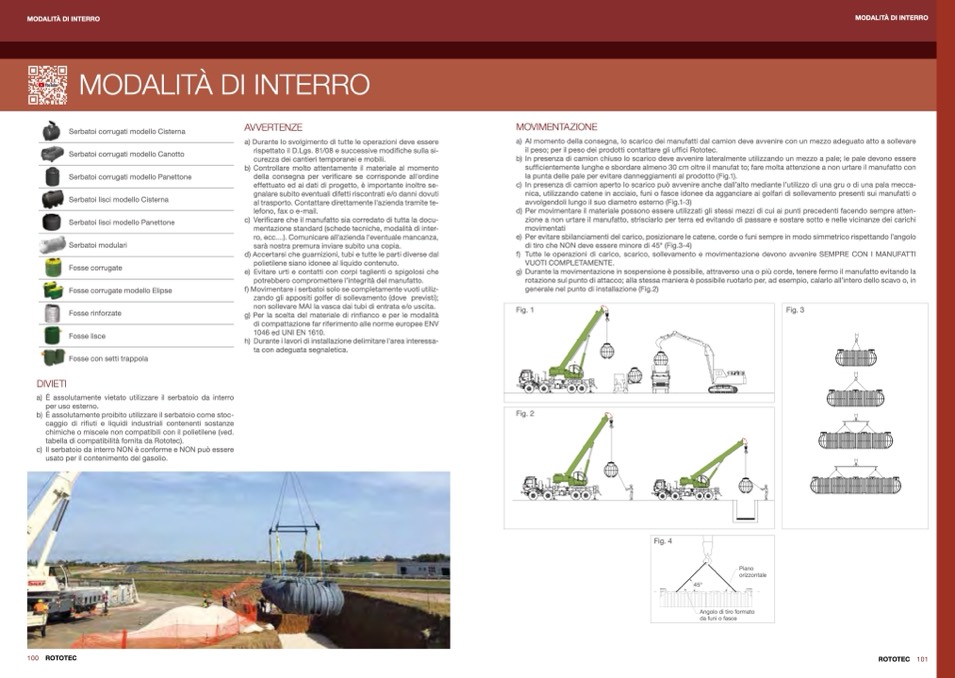

a) Al momento della consegna, lo scarico dei manufatti dal camion deve avvenire con un mezzo adeguato atto a sollevare
il peso; per il peso dei prodotti contattare gli uffici Rototec.
b) In presenza di camion chiuso lo scarico deve avvenire lateralmente utilizzando un mezzo a pale; le pale devono essere
sufficientemente lunghe e sbordare almeno 30 cm oltre il manufat to; fare molta attenzione a non urtare il manufatto con
la punta delle pale per evitare danneggiamenti al prodotto (Fig.1).
c) In presenza di camion aperto lo scarico pu
ò avvenire anche dall’alto mediante l’utilizzo di una gru o di una pala mecca-
nica, utilizzando catene in acciaio, funi o fasce idonee da agganciare ai golfari di sollevamento presenti sui manufatti o
avvolgendoli lungo il suo diametro esterno (Fig.1-3)
d) Per movimentare il materiale possono essere utilizzati gli stessi mezzi di cui ai punti precedenti facendo sempre atten-
zione a non urtare il manufatto, strisciarlo per terra ed evitando di passare e sostare sotto e nelle vicinanze dei carichi
movimentati
e) Per evitare sbilanciamenti del carico, posizionare le catene, corde o funi sempre in modo simmetrico rispettando l’angolo
di tiro che NON deve essere minore di 45° (Fig.3-4)
f) Tutte le operazioni di carico, scarico, sollevamento e movimentazione devono avvenire SEMPRE CON I MANUFATTI
VUOTI COMPLETAMENTE.
g) Durante la movimentazione in sospensione è possibile, attraverso una o pi
ù corde, tenere fermo il manufatto evitando la
rotazione sul punto di attacco; alla stessa maniera è possibile ruotarlo per, ad esempio, calarlo all’intero dello scavo o, in
generale nel punto di installazione (Fig.2)
Fig. 1
Fig. 2
Terreno vegetale
100 ROTOTEC
ROTOTEC 101
Fig. 4
Fig. 3
45°
Angolo di tiro formato
da funi o fasce
Piano
orizzontale
