DIVISIONE ACQUA // RECUPERO E RIUTILIZZO ACQUA PIOVANA

DIVISIONE ACQUA // RECUPERO E RIUTILIZZO ACQUA PIOVANA

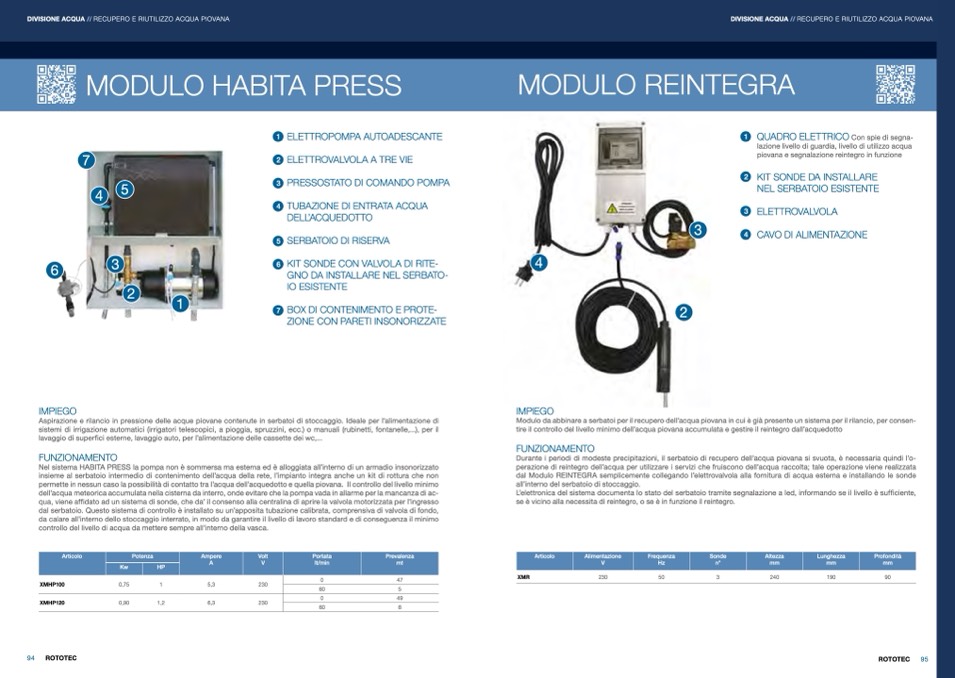

MODULO HABITA PRESS

MODULO REINTEGRA

6

3

2

4

3

2

IMPIEGO

IMPIEGO

7

5

1

ELETTROPOMPA AUTOADESCANTE

2

ELETTROVALVOLA A TRE VIE

3

PRESSOSTATO DI COMANDO POMPA

4

TUBAZIONE DI ENTRATA ACQUA

DELL’ACQUEDOTTO

5

SERBATOIO DI RISERVA

6

KIT SONDE CON VALVOLA DI RITE-

GNO DA INSTALLARE NEL SERBATO-

IO ESISTENTE

7

BOX DI CONTENIMENTO E PROTE-

ZIONE CON PARETI INSONORIZZATE

1

QUADRO ELETTRICO Con spie di segna-

lazione livello di guardia, livello di utilizzo acqua

piovana e segnalazione reintegro in funzione

2

KIT SONDE DA INSTALLARE

NEL SERBATOIO ESISTENTE

3

ELETTROVALVOLA

4

CAVO DI ALIMENTAZIONE

4

1

Aspirazione e rilancio in pressione delle acque piovane contenute in serbatoi di stoccaggio. Ideale per l’alimentazione di

sistemi di irrigazione automatici (irrigatori telescopici, a pioggia, spruzzini, ecc.) o manuali (rubinetti, fontanelle,...), per il

lavaggio di superfici esterne, lavaggio auto, per l’alimentazione delle cassette dei wc,...

FUNZIONAMENTO

Nel sistema HABITA PRESS la pompa non

è sommersa ma esterna ed è alloggiata all’interno di un armadio insonorizzato

insieme al serbatoio intermedio di contenimento dell’acqua della rete, l’impianto integra anche un kit di rottura che non

permette in nessun caso la possibilit

à di contatto tra l’acqua dell’acquedotto e quella piovana. Il controllo del livello minimo

dell’acqua meteorica accumulata nella cisterna da interro, onde evitare che la pompa vada in allarme per la mancanza di ac-

qua, viene affidato ad un sistema di sonde, che da’ il consenso alla centralina di aprire la valvola motorizzata per l’ingresso

dal serbatoio. Questo sistema di controllo

è installato su un’apposita tubazione calibrata, comprensiva di valvola di fondo,

da calare all’interno dello stoccaggio interrato, in modo da garantire il livello di lavoro standard e di conseguenza il minimo

controllo del livello di acqua da mettere sempre all’interno della vasca.

Modulo da abbinare a serbatoi per il recupero dell’acqua piovana in cui è gi

à presente un sistema per il rilancio, per consen-

tire il controllo del livello minimo dell’acqua piovana accumulata e gestire il reintegro dall’acquedotto

FUNZIONAMENTO

Durante i periodi di modeste precipitazioni, il serbatoio di recupero dell’acqua piovana si svuota,

è necessaria quindi l’o-

perazione di reintegro dell’acqua per utilizzare i servizi che fruiscono dell’acqua raccolta; tale operazione viene realizzata

dal Modulo REINTEGRA semplicemente collegando l’elettrovalvola alla fornitura di acqua esterna e installando le sonde

all’interno del serbatoio di stoccaggio.

L’elettronica del sistema documenta lo stato del serbatoio tramite segnalazione a led, informando se il livello è sufficiente,

se

è vicino alla necessita di reintegro, o se è in funzione il reintegro.

XMR

230

50

3

240

190

90

Articolo

Potenza

Ampere

A

Volt

V

Portata

lt/min

Prevalenza

mt

Kw

HP

Articolo

Alimentazione

V

Frequenza

Hz

Sonde

n°

Altezza

mm

Lunghezza

mm

Profondità

mm

XMHP100

XMHP120

0,75

1

5,3

230

0,90

1,2

6,3

230

0

47

60

5

0

49

60

8

94
