GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
ALIMENTAZIONE DIRETTA, SERIE
GDA200, GDA300, GDF100

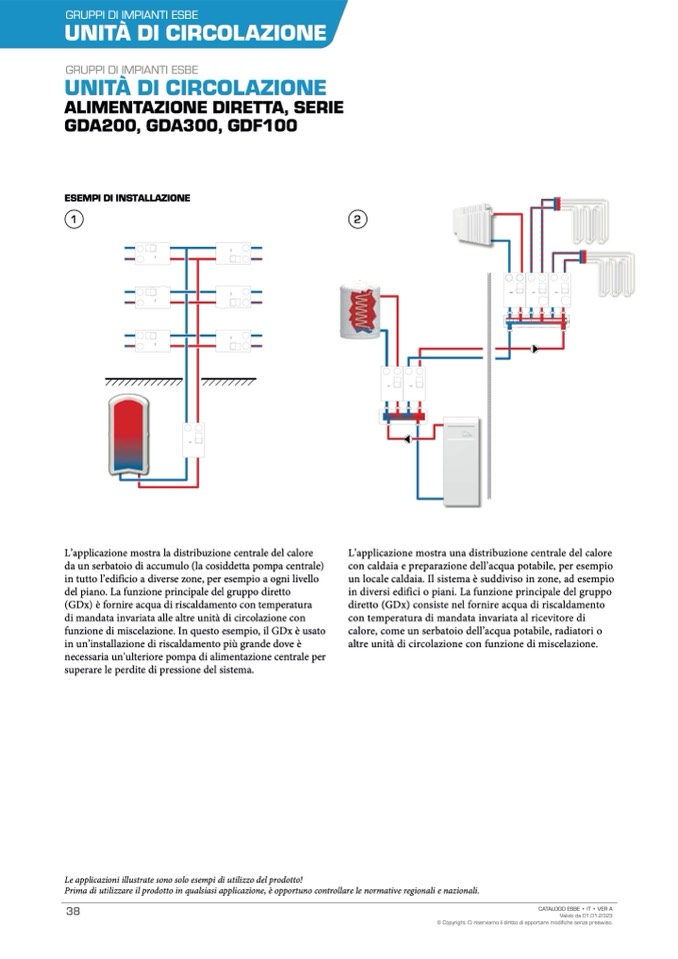

ESEMPI DI INSTALLAZIONE
1
2
GDA
L’applicazione mostra la distribuzione centrale del calore
da un serbatoio di accumulo (la cosiddetta pompa centrale)
in tutto l’edificio a diverse zone, per esempio a ogni livello
del piano. La funzione principale del gruppo diretto
(GDx) è fornire acqua di riscaldamento con temperatura
di mandata invariata alle altre unità di circolazione con
funzione di miscelazione. In questo esempio, il GDx è usato
in un’installazione di riscaldamento più grande dove è
necessaria un’ulteriore pompa di alimentazione centrale per
superare le perdite di pressione del sistema.
L’applicazione mostra una distribuzione centrale del calore
con caldaia e preparazione dell’acqua potabile, per esempio
un locale caldaia. Il sistema è suddiviso in zone, ad esempio
in diversi edifici o piani. La funzione principale del gruppo
diretto (GDx) consiste nel fornire acqua di riscaldamento
con temperatura di mandata invariata al ricevitore di
calore, come un serbatoio dell’acqua potabile, radiatori o
altre unità di circolazione con funzione di miscelazione.
Le applicazioni illustrate sono solo esempi di utilizzo del prodotto!
Prima di utilizzare il prodotto in qualsiasi applicazione, è opportuno controllare le normative regionali e nazionali.
