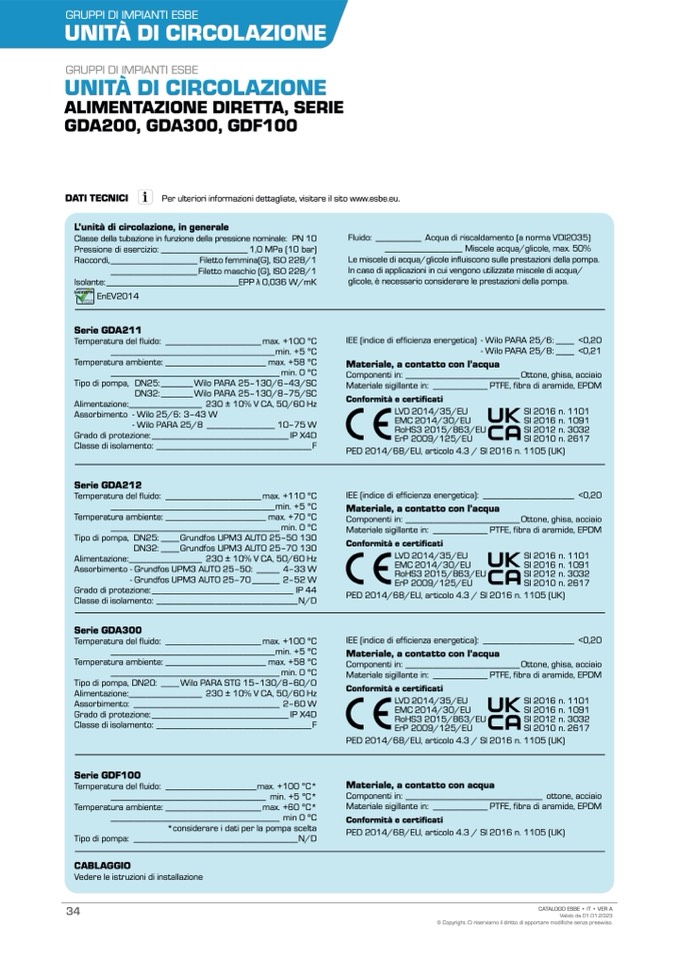

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

ALIMENTAZIONE DIRETTA, SERIE

GDA200, GDA300, GDF100

DATI TECNICI

Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.

L’unità di circolazione, in generale

Classe della tubazione in funzione della pressione nominale: PN 10

Pressione di esercizio: ___________________ 1,0 MPa (10 bar)

Raccordi, ___________________ Filetto femmina(G), ISO 228/1

___________________Filetto maschio (G), ISO 228/1

Isolante:_____________________________EPP λ 0,036 W/mK

EnEV2014

Serie GDA211

Temperatura del fluido: _____________________ max. +100 oC

____________________________________min. +5 oC

Temperatura ambiente: ______________________ max. +58 oC

_____________________________________ min. 0 oC

Tipo di pompa, DN25:_______Wilo PARA 25–130/6–43/SC

DN32:_______Wilo PARA 25–130/8–75/SC

Alimentazione:________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento - Wilo 25/6: 3–43 W

- Wilo PARA 25/8 _______________ 10–75 W

Grado di protezione: ______________________________ IP X4D

Classe di isolamento: __________________________________F

Serie GDA212

Temperatura del fluido: _____________________ max. +110 oC

____________________________________min. +5 oC

Temperatura ambiente: ______________________ max. +70 oC

_____________________________________ min. 0 oC

Tipo di pompa, DN25: ____ Grundfos UPM3 AUTO 25–50 130

DN32: ____ Grundfos UPM3 AUTO 25–70 130

Alimentazione:________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento - Grundfos UPM3 AUTO 25–50: _____ 4–33 W

- Grundfos UPM3 AUTO 25–70 ______ 2–52 W

Grado di protezione:_______________________________ IP 44

Classe di isolamento: _______________________________N/D

Serie GDA300

Temperatura del fluido: _____________________ max. +100 oC

____________________________________min. +5 oC

Temperatura ambiente: ______________________ max. +58 oC

_____________________________________ min. 0 oC

Tipo di pompa, DN20: ____ Wilo PARA STG 15–130/8–60/O

Alimentazione:________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento: ________________________________ 2–60 W

Grado di protezione: ______________________________ IP X4D

Classe di isolamento: __________________________________F

Serie GDF100

Temperatura del fluido: ____________________max. +100 oC*

__________________________________ min. +5 oC*

Temperatura ambiente: _____________________ max. +60 oC*

_____________________________________ min 0 oC

*considerare i dati per la pompa scelta

Tipo di pompa: ____________________________________N/D

CABLAGGIO

Vedere le istruzioni di installazione

34

Fluido: __________ Acqua di riscaldamento (a norma VDI2035)

_________________ Miscele acqua/glicole, max. 50%

Le miscele di acqua/glicole influiscono sulle prestazioni della pompa.

In caso di applicazioni in cui vengono utilizzate miscele di acqua/

glicole, è necessario considerare le prestazioni della pompa.

IEE (indice di efficienza energetica) - Wilo PARA 25/6: ____ <0,20

- Wilo PARA 25/8: ____ <0,21

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

IEE (indice di efficienza energetica): ____________________ <0,20

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

IEE (indice di efficienza energetica): ____________________ <0,20

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

Materiale, a contatto con acqua

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

Componenti in: ______________________________ ottone, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
