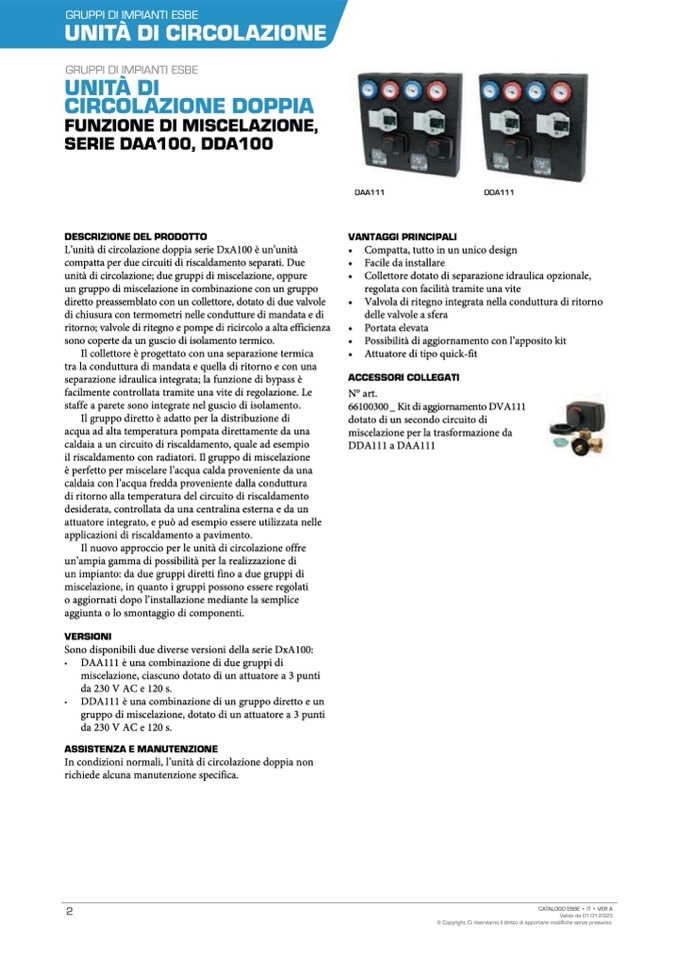

GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
GRUPPI DI IMPIANTI ESBE
UNITÀ DI
CIRCOLAZIONE DOPPIA
FUNZIONE DI MISCELAZIONE,
SERIE DAA100, DDA100
DESCRIZIONE DEL PRODOTTO
L’unità di circolazione doppia serie DxA100 è un’unità
compatta per due circuiti di riscaldamento separati. Due
unità di circolazione; due gruppi di miscelazione, oppure
un gruppo di miscelazione in combinazione con un gruppo
diretto preassemblato con un collettore, dotato di due valvole
di chiusura con termometri nelle condutture di mandata e di
ritorno; valvole di ritegno e pompe di ricircolo a alta efficienza
sono coperte da un guscio di isolamento termico.
Il collettore è progettato con una separazione termica
tra la conduttura di mandata e quella di ritorno e con una
separazione idraulica integrata; la funzione di bypass è
facilmente controllata tramite una vite di regolazione. Le
staffe a parete sono integrate nel guscio di isolamento.
Il gruppo diretto è adatto per la distribuzione di
acqua ad alta temperatura pompata direttamente da una
caldaia a un circuito di riscaldamento, quale ad esempio
il riscaldamento con radiatori. Il gruppo di miscelazione
è perfetto per miscelare l’acqua calda proveniente da una
caldaia con l’acqua fredda proveniente dalla conduttura
di ritorno alla temperatura del circuito di riscaldamento
desiderata, controllata da una centralina esterna e da un
attuatore integrato, e può ad esempio essere utilizzata nelle
applicazioni di riscaldamento a pavimento.
Il nuovo approccio per le unità di circolazione offre
un’ampia gamma di possibilità per la realizzazione di
un impianto: da due gruppi diretti fino a due gruppi di
miscelazione, in quanto i gruppi possono essere regolati
o aggiornati dopo l’installazione mediante la semplice
aggiunta o lo smontaggio di componenti.
VERSIONI
Sono disponibili due diverse versioni della serie DxA100:
•
DAA111 è una combinazione di due gruppi di
miscelazione, ciascuno dotato di un attuatore a 3 punti
da 230 V AC e 120 s.
•
DDA111 è una combinazione di un gruppo diretto e un
gruppo di miscelazione, dotato di un attuatore a 3 punti
da 230 V AC e 120 s.
ASSISTENZA E MANUTENZIONE
In condizioni normali, l’unità di circolazione doppia non
richiede alcuna manutenzione specifica.
2
DAA111
VANTAGGI PRINCIPALI
DDA111
• Compatta, tutto in un unico design
• Facile da installare
• Collettore dotato di separazione idraulica opzionale,
regolata con facilità tramite una vite
• Valvola di ritegno integrata nella conduttura di ritorno
delle valvole a sfera
• Portata elevata
• Possibilità di aggiornamento con l’apposito kit
• Attuatore di tipo quick-fit
ACCESSORI COLLEGATI
N° art.
66100300 _ Kit di aggiornamento DVA111
dotato di un secondo circuito di
miscelazione per la trasformazione da
DDA111 a DAA111
Valido da 01.01.2023
