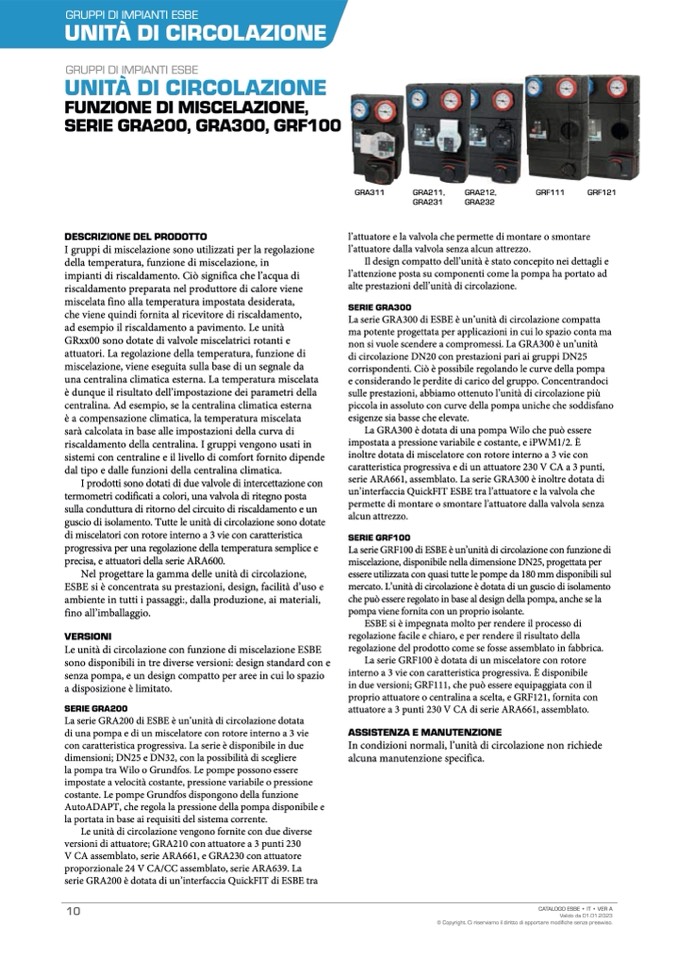

GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
FUNZIONE DI MISCELAZIONE,
SERIE GRA200, GRA300, GRF100
DESCRIZIONE DEL PRODOTTO
I gruppi di miscelazione sono utilizzati per la regolazione
della temperatura, funzione di miscelazione, in
impianti di riscaldamento. Ciò significa che l’acqua di
riscaldamento preparata nel produttore di calore viene
miscelata fino alla temperatura impostata desiderata,
che viene quindi fornita al ricevitore di riscaldamento,
ad esempio il riscaldamento a pavimento. Le unità
GRxx00 sono dotate di valvole miscelatrici rotanti e
attuatori. La regolazione della temperatura, funzione di
miscelazione, viene eseguita sulla base di un segnale da
una centralina climatica esterna. La temperatura miscelata
è dunque il risultato dell’impostazione dei parametri della
centralina. Ad esempio, se la centralina climatica esterna
è a compensazione climatica, la temperatura miscelata
sarà calcolata in base alle impostazioni della curva di
riscaldamento della centralina. I gruppi vengono usati in
sistemi con centraline e il livello di comfort fornito dipende
dal tipo e dalle funzioni della centralina climatica.
I prodotti sono dotati di due valvole di intercettazione con
termometri codificati a colori, una valvola di ritegno posta
sulla conduttura di ritorno del circuito di riscaldamento e un
guscio di isolamento. Tutte le unità di circolazione sono dotate
di miscelatori con rotore interno a 3 vie con caratteristica
progressiva per una regolazione della temperatura semplice e
precisa, e attuatori della serie ARA600.
Nel progettare la gamma delle unità di circolazione,
ESBE si è concentrata su prestazioni, design, facilità d’uso e
ambiente in tutti i passaggi:, dalla produzione, ai materiali,
fino all’imballaggio.
VERSIONI
Le unità di circolazione con funzione di miscelazione ESBE
sono disponibili in tre diverse versioni: design standard con e
senza pompa, e un design compatto per aree in cui lo spazio
a disposizione è limitato.
SERIE GRA200
La serie GRA200 di ESBE è un’unità di circolazione dotata
di una pompa e di un miscelatore con rotore interno a 3 vie
con caratteristica progressiva. La serie è disponibile in due
dimensioni; DN25 e DN32, con la possibilità di scegliere
la pompa tra Wilo o Grundfos. Le pompe possono essere
impostate a velocità costante, pressione variabile o pressione
costante. Le pompe Grundfos dispongono della funzione
AutoADAPT, che regola la pressione della pompa disponibile e
la portata in base ai requisiti del sistema corrente.
Le unità di circolazione vengono fornite con due diverse
versioni di attuatore; GRA210 con attuatore a 3 punti 230
V CA assemblato, serie ARA661, e GRA230 con attuatore
proporzionale 24 V CA/CC assemblato, serie ARA639. La
serie GRA200 è dotata di un’interfaccia QuickFIT di ESBE tra
10
GRA311
GRA211,
GRA212,
GRA231
GRA232
GRF111
GRF121
l’attuatore e la valvola che permette di montare o smontare
l’attuatore dalla valvola senza alcun attrezzo.
Il design compatto dell’unità è stato concepito nei dettagli e
l’attenzione posta su componenti come la pompa ha portato ad
alte prestazioni dell’unità di circolazione.
SERIE GRA300
La serie GRA300 di ESBE è un’unità di circolazione compatta
ma potente progettata per applicazioni in cui lo spazio conta ma
non si vuole scendere a compromessi. La GRA300 è un’unità
di circolazione DN20 con prestazioni pari ai gruppi DN25
corrispondenti. Ciò è possibile regolando le curve della pompa
e considerando le perdite di carico del gruppo. Concentrandoci
sulle prestazioni, abbiamo ottenuto l’unità di circolazione più
piccola in assoluto con curve della pompa uniche che soddisfano
esigenze sia basse che elevate.
La GRA300 è dotata di una pompa Wilo che può essere
impostata a pressione variabile e costante, e iPWM1/2. È
inoltre dotata di miscelatore con rotore interno a 3 vie con
caratteristica progressiva e di un attuatore 230 V CA a 3 punti,
serie ARA661, assemblato. La serie GRA300 è inoltre dotata di
un’interfaccia QuickFIT ESBE tra l’attuatore e la valvola che
permette di montare o smontare l’attuatore dalla valvola senza
alcun attrezzo.
SERIE GRF100
La serie GRF100 di ESBE è un’unità di circolazione con funzione di
miscelazione, disponibile nella dimensione DN25, progettata per
essere utilizzata con quasi tutte le pompe da 180 mm disponibili sul
mercato. L’unità di circolazione è dotata di un guscio di isolamento
che può essere regolato in base al design della pompa, anche se la
pompa viene fornita con un proprio isolante.
ESBE si è impegnata molto per rendere il processo di
regolazione facile e chiaro, e per rendere il risultato della
regolazione del prodotto come se fosse assemblato in fabbrica.
La serie GRF100 è dotata di un miscelatore con rotore
interno a 3 vie con caratteristica progressiva. È disponibile
in due versioni; GRF111, che può essere equipaggiata con il
proprio attuatore o centralina a scelta, e GRF121, fornita con
attuatore a 3 punti 230 V CA di serie ARA661, assemblato.
ASSISTENZA E MANUTENZIONE
In condizioni normali, l’unità di circolazione non richiede
alcuna manutenzione specifica.
