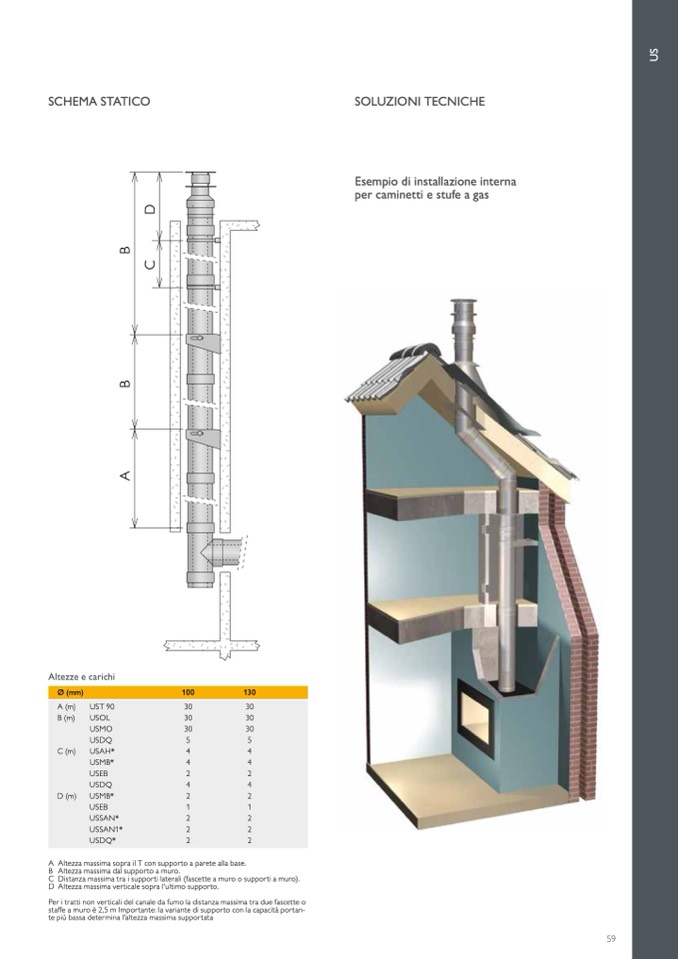

SCHEMA STATICO

SOLUZIONI TECNICHE

Esempio di installazione interna

per caminetti e stufe a gas

Altezze e carichi

A Altezza massima sopra il T con supporto a parete alla base.

B Altezza massima dal supporto a muro.

C Distanza massima tra i supporti laterali (fascette a muro o supporti a muro).

D Altezza massima verticale sopra l'ultimo supporto.

Per i tratti non verticali del canale da fumo la distanza massima tra due fascette o

staffe a muro è 2,5 m Importante: la variante di supporto con la capacità portan-

te più bassa determina l'altezza massima supportata

59

C

D

A

B

B

U

S

Ø (mm)

100

130

A (m)

B (m)

C (m)

D (m)

UST 90

USOL

USMO

USDQ

USAH*

USMB*

USEB

USDQ

USMB*

USEB

USSAN*

USSAN1*

USDQ*

30

30

30

30

30

30

5

5

4

4

4

4

2

2

4

4

2

2

1

1

2

2

2

2

2

2
