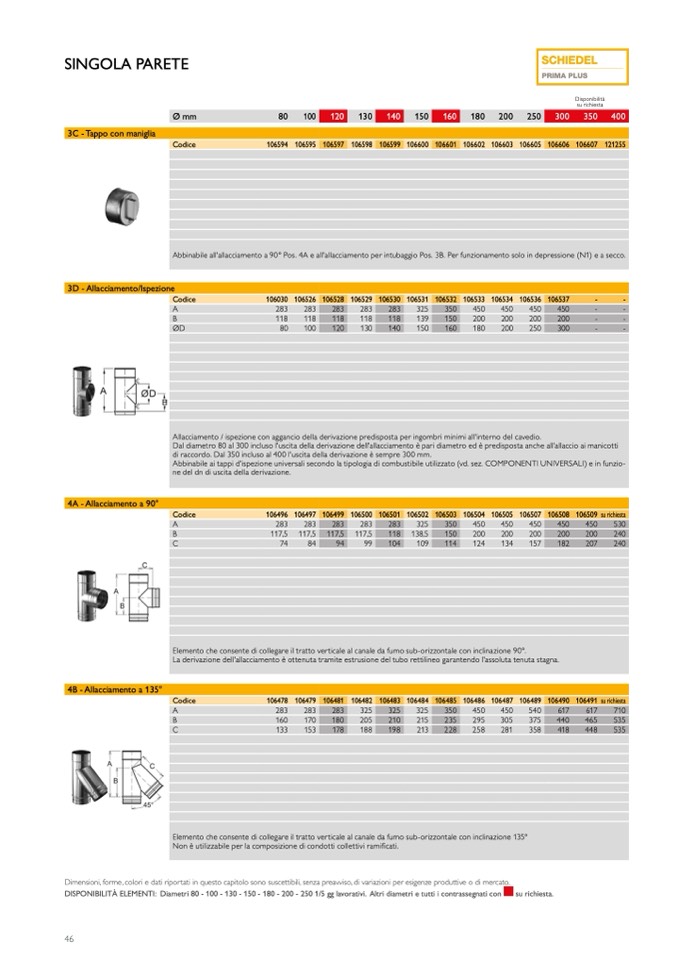

SINGOLA PARETE
Ø mm
3C - Tappo con maniglia
80 100 120
130 140
150 160
180 200
PRIMA PLUS
Disponibilità
su richiesta
250 300 350 400
Codice
106594 106595 106597 106598 106599 106600 106601 106602 106603 106605 106606 106607 121255
Abbinabile all'allacciamento a 90° Pos. 4A e all'allacciamento per intubaggio Pos. 3B. Per funzionamento solo in depressione (N1) e a secco.
3D - Allacciamento/Ispezione
Codice
106030 106526 106528 106529 106530 106531 106532 106533 106534 106536 106537
-
-
A
B
ØD
283
283
283
283
283
325
350
450
450
450
450
-
-
118
118
118
118
118
139
150
200
200
200
200
-
-
80
100
120
130
140
150
160
180
200
250
300
-
-
4A - Allacciamento a 90°
4B - Allacciamento a 135°
Allacciamento / ispezione con aggancio della derivazione predisposta per ingombri minimi all'interno del cavedio.
Dal diametro 80 al 300 incluso l'uscita della derivazione dell'allacciamento è pari diametro ed è predisposta anche all'allaccio ai manicotti
di raccordo. Dal 350 incluso al 400 l'uscita della derivazione è sempre 300 mm.
Abbinabile ai tappi d'ispezione universali secondo la tipologia di combustibile utilizzato (vd. sez. COMPONENTI UNIVERSALI) e in funzio-
ne del dn di uscita della derivazione.
Codice
106496 106497 106499 106500 106501 106502 106503 106504 106505 106507 106508 106509 surichiesta
A
B
C
283
283
283
283
283
325
350
450
450
450
450
450
530
117,5 117,5 117,5 117,5
118 138,5
150
200
200
200
200
200
240
74
84
94
99
104
109
114
124
134
157
182
207
240
Elemento che consente di collegare il tratto verticale al canale da fumo sub-orizzontale con inclinazione 90°.
La derivazione dell'allacciamento è ottenuta tramite estrusione del tubo rettilineo garantendo l'assoluta tenuta stagna.
Codice
106478 106479 106481 106482 106483 106484 106485 106486 106487 106489 106490 106491 surichiesta
A
B
C
283
283
283
325
325
325
350
450
450
540
617
617
710
160
170
180
205
210
215
235
295
305
375
440
465
535
133
153
178
188
198
213
228
258
281
358
418
448
535
Elemento che consente di collegare il tratto verticale al canale da fumo sub-orizzontale con inclinazione 135°
Non è utilizzabile per la composizione di condotti collettivi ramificati.
Dimensioni, forme, colori e dati riportati in questo capitolo sono suscettibili, senza preavviso, di variazioni per esigenze produttive o di mercato.
DISPONIBILITÀ ELEMENTI: Diametri 80 - 100 - 130 - 150 - 180 - 200 - 250 1/5 gg lavorativi. Altri diametri e tutti i contrassegnati con
su richiesta.
