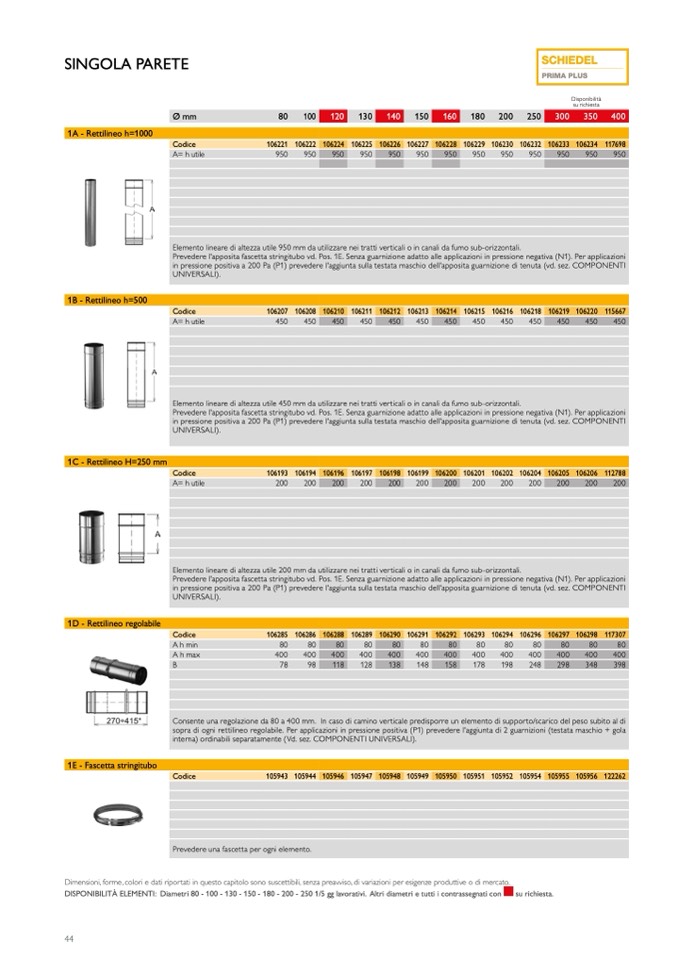

SINGOLA PARETE
PRIMA PLUS
Disponibilità
su richiesta
Ø mm
Codice
106221 106222 106224 106225 106226 106227 106228 106229 106230 106232 106233 106234 117698
80 100 120
130 140
150 160
180 200
250 300 350 400
1A - Rettilineo h=1000
1B - Rettilineo h=500
1C - Rettilineo H=250 mm
1D - Rettilineo regolabile
1E - Fascetta stringitubo
A= h utile
950
950
950
950
950
950
950
950
950
950
950
950
950
Elemento lineare di altezza utile 950 mm da utilizzare nei tratti verticali o in canali da fumo sub-orizzontali.
Prevedere l'apposita fascetta stringitubo vd. Pos. 1E. Senza guarnizione adatto alle applicazioni in pressione negativa (N1). Per applicazioni
in pressione positiva a 200 Pa (P1) prevedere l'aggiunta sulla testata maschio dell'apposita guarnizione di tenuta (vd. sez. COMPONENTI
UNIVERSALI).
Codice
106207 106208 106210 106211 106212 106213 106214 106215 106216 106218 106219 106220 115667
A= h utile
450
450
450
450
450
450
450
450
450
450
450
450
450
Elemento lineare di altezza utile 450 mm da utilizzare nei tratti verticali o in canali da fumo sub-orizzontali.
Prevedere l'apposita fascetta stringitubo vd. Pos. 1E. Senza guarnizione adatto alle applicazioni in pressione negativa (N1). Per applicazioni
in pressione positiva a 200 Pa (P1) prevedere l'aggiunta sulla testata maschio dell'apposita guarnizione di tenuta (vd. sez. COMPONENTI
UNIVERSALI).
Codice
106193 106194 106196 106197 106198 106199 106200 106201 106202 106204 106205 106206 112788
A= h utile
200
200
200
200
200
200
200
200
200
200
200
200
200
Elemento lineare di altezza utile 200 mm da utilizzare nei tratti verticali o in canali da fumo sub-orizzontali.
Prevedere l'apposita fascetta stringitubo vd. Pos. 1E. Senza guarnizione adatto alle applicazioni in pressione negativa (N1). Per applicazioni
in pressione positiva a 200 Pa (P1) prevedere l'aggiunta sulla testata maschio dell'apposita guarnizione di tenuta (vd. sez. COMPONENTI
UNIVERSALI).
Codice
A h min
A h max
B
106285 106286 106288 106289
80
80
80
80
400
400
400
400
78
98
118
128
106290 106291 106292 106293 106294
80
80
80
80
80
400
400
400
400
400
138
148
158
178
198
106296 106297
80
80
400
400
248
298
106298 117307
80
80
400
400
348
398
Consente una regolazione da 80 a 400 mm. In caso di camino verticale predisporre un elemento di supporto/scarico del peso subito al di
sopra di ogni rettilineo regolabile. Per applicazioni in pressione positiva (P1) prevedere l'aggiunta di 2 guarnizioni (testata maschio + gola
interna) ordinabili separatamente (Vd. sez. COMPONENTI UNIVERSALI).
Codice
105943 105944 105946 105947 105948 105949 105950 105951 105952 105954 105955 105956 122262
Prevedere una fascetta per ogni elemento.
Dimensioni, forme, colori e dati riportati in questo capitolo sono suscettibili, senza preavviso, di variazioni per esigenze produttive o di mercato.
DISPONIBILITÀ ELEMENTI: Diametri 80 - 100 - 130 - 150 - 180 - 200 - 250 1/5 gg lavorativi. Altri diametri e tutti i contrassegnati con
su richiesta.
44
