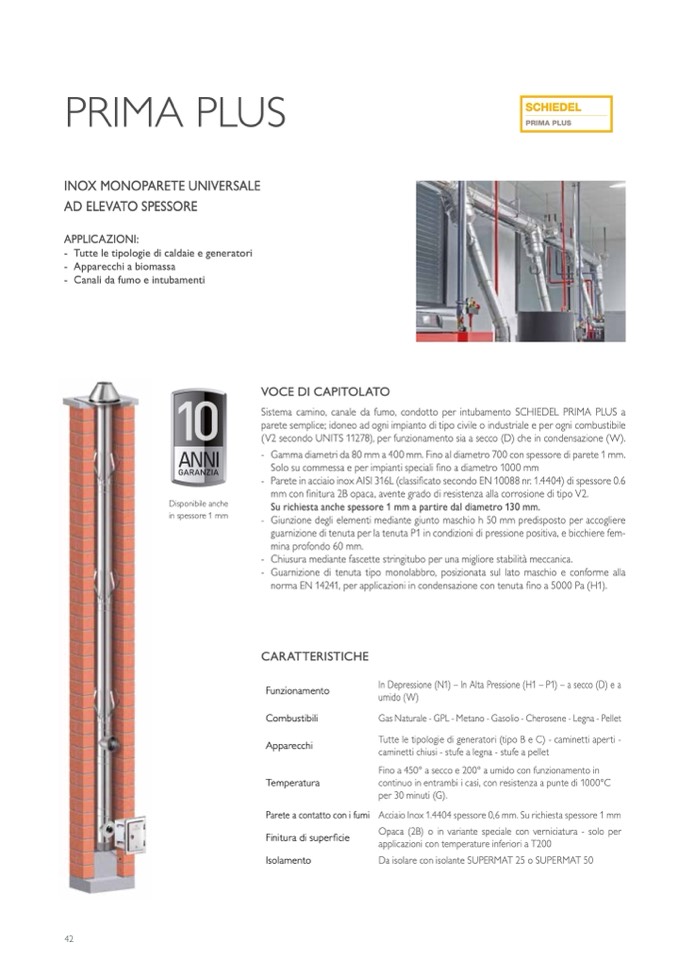

PRIMA PLUS

PRIMA PLUS

INOX MONOPARETE UNIVERSALE

AD ELEVATO SPESSORE

APPLICAZIONI:

- Tutte le tipologie di caldaie e generatori

- Apparecchi a biomassa

- Canali da fumo e intubamenti

42

Disponibile anche

in spessore 1 mm

VOCE DI CAPITOLATO

Sistema camino, canale da fumo, condotto per intubamento SCHIEDEL PRIMA PLUS a

parete semplice; idoneo ad ogni impianto di tipo civile o industriale e per ogni combustibile

(V2 secondo UNITS 11278), per funzionamento sia a secco (D) che in condensazione (W).

- Gamma diametri da 80 mm a 400 mm. Fino al diametro 700 con spessore di parete 1 mm.

Solo su commessa e per impianti speciali fino a diametro 1000 mm

- PareteinacciaioinoxAISI316L(classificatosecondoEN10088nr.1.4404)dispessore0.6

mm con finitura 2B opaca, avente grado di resistenza alla corrosione di tipo V2.

Su richiesta anche spessore 1 mm a partire dal diametro 130 mm.

- Giunzione degli elementi mediante giunto maschio h 50 mm predisposto per accogliere

guarnizione di tenuta per la tenuta P1 in condizioni di pressione positiva, e bicchiere fem-

mina profondo 60 mm.

- Chiusura mediante fascette stringitubo per una migliore stabilità meccanica.

- Guarnizione di tenuta tipo monolabbro, posizionata sul lato maschio e conforme alla

norma EN 14241, per applicazioni in condensazione con tenuta fino a 5000 Pa (H1).

CARATTERISTICHE

Funzionamento

Combustibili

Apparecchi

Temperatura

Parete a contatto con i fumi

Finitura di superficie

Isolamento

In Depressione (N1) – In Alta Pressione (H1 – P1) – a secco (D) e a

umido (W)

Gas Naturale - GPL - Metano - Gasolio - Cherosene - Legna - Pellet

Tutte le tipologie di generatori (tipo B e C) - caminetti aperti -

caminetti chiusi - stufe a legna - stufe a pellet

Fino a 450° a secco e 200° a umido con funzionamento in

continuo in entrambi i casi, con resistenza a punte di 1000°C

per 30 minuti (G).

Acciaio Inox 1.4404 spessore 0,6 mm. Su richiesta spessore 1 mm

Opaca (2B) o in variante speciale con verniciatura - solo per

applicazioni con temperature inferiori a T200

Da isolare con isolante SUPERMAT 25 o SUPERMAT 50
