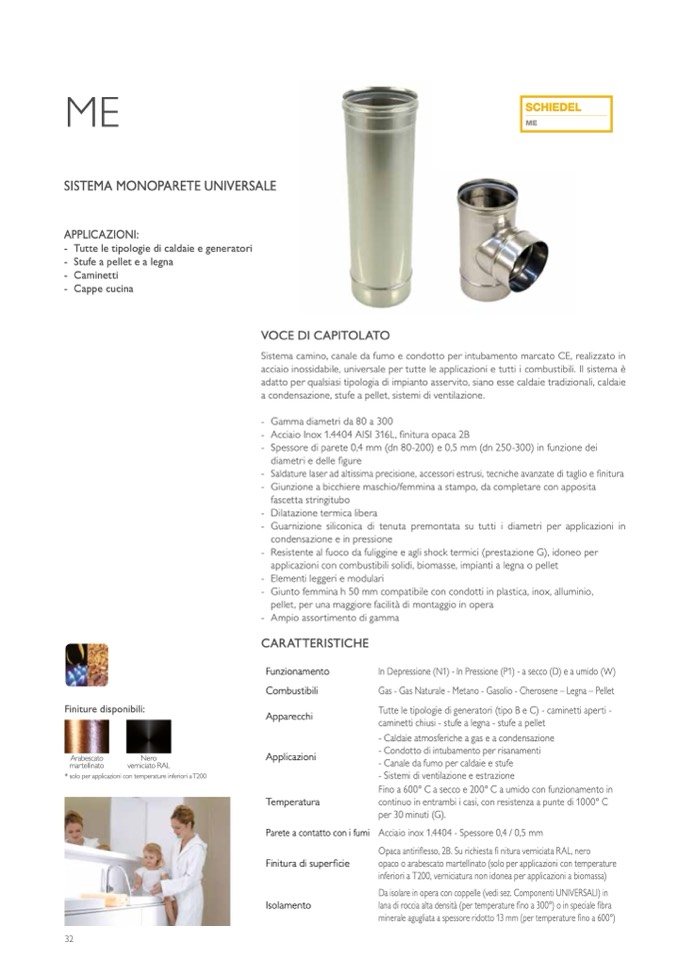

ME

SISTEMA MONOPARETE UNIVERSALE

ME

APPLICAZIONI:

- Tutte le tipologie di caldaie e generatori

- Stufe a pellet e a legna

- Caminetti

- Cappe cucina

VOCE DI CAPITOLATO

Sistema camino, canale da fumo e condotto per intubamento marcato CE, realizzato in

acciaio inossidabile, universale per tutte le applicazioni e tutti i combustibili. Il sistema è

adatto per qualsiasi tipologia di impianto asservito, siano esse caldaie tradizionali, caldaie

a condensazione, stufe a pellet, sistemi di ventilazione.

- Gamma diametri da 80 a 300

- Acciaio Inox 1.4404 AISI 316L, finitura opaca 2B

- Spessore di parete 0,4 mm (dn 80-200) e 0,5 mm (dn 250-300) in funzione dei

diametri e delle figure

- Saldature laser ad altissima precisione, accessori estrusi, tecniche avanzate di taglio e finitura

- Giunzione a bicchiere maschio/femmina a stampo, da completare con apposita

fascetta stringitubo

- Dilatazionetermicalibera

- Guarnizione siliconica di tenuta premontata su tutti i diametri per applicazioni in

condensazione e in pressione

- Resistente al fuoco da fuliggine e agli shock termici (prestazione G), idoneo per

applicazioni con combustibili solidi, biomasse, impianti a legna o pellet

- Elementi leggeri e modulari

- Giunto femmina h 50 mm compatibile con condotti in plastica, inox, alluminio,

pellet, per una maggiore facilità di montaggio in opera

- Ampio assortimento di gamma

Finiture disponibili:

CARATTERISTICHE

Funzionamento

Combustibili

Apparecchi

Applicazioni

Temperatura

Parete a contatto con i fumi

Finitura di superficie

Isolamento

In Depressione (N1) - In Pressione (P1) - a secco (D) e a umido (W)

Gas - Gas Naturale - Metano - Gasolio - Cherosene – Legna – Pellet

Tutte le tipologie di generatori (tipo B e C) - caminetti aperti -

caminetti chiusi - stufe a legna - stufe a pellet

- Caldaie atmosferiche a gas e a condensazione

- Condotto di intubamento per risanamenti

- Canale da fumo per caldaie e stufe

- Sistemi di ventilazione e estrazione

Fino a 600° C a secco e 200° C a umido con funzionamento in

continuo in entrambi i casi, con resistenza a punte di 1000° C

per 30 minuti (G).

Acciaio inox 1.4404 - Spessore 0,4 / 0,5 mm

Opaca antiriflesso, 2B. Su richiesta fi nitura verniciata RAL, nero

opaco o arabescato martellinato (solo per applicazioni con temperature

inferiori a T200, verniciatura non idonea per applicazioni a biomassa)

Da isolare in opera con coppelle (vedi sez. Componenti UNIVERSALI) in

lana di roccia alta densità (per temperature fino a 300°) o in speciale fibra

minerale agugliata a spessore ridotto 13 mm (per temperature fino a 600°)

Arabescato

martellinato

Nero

verniciato RAL

* solo per applicazioni con temperature inferiori aT200

32
