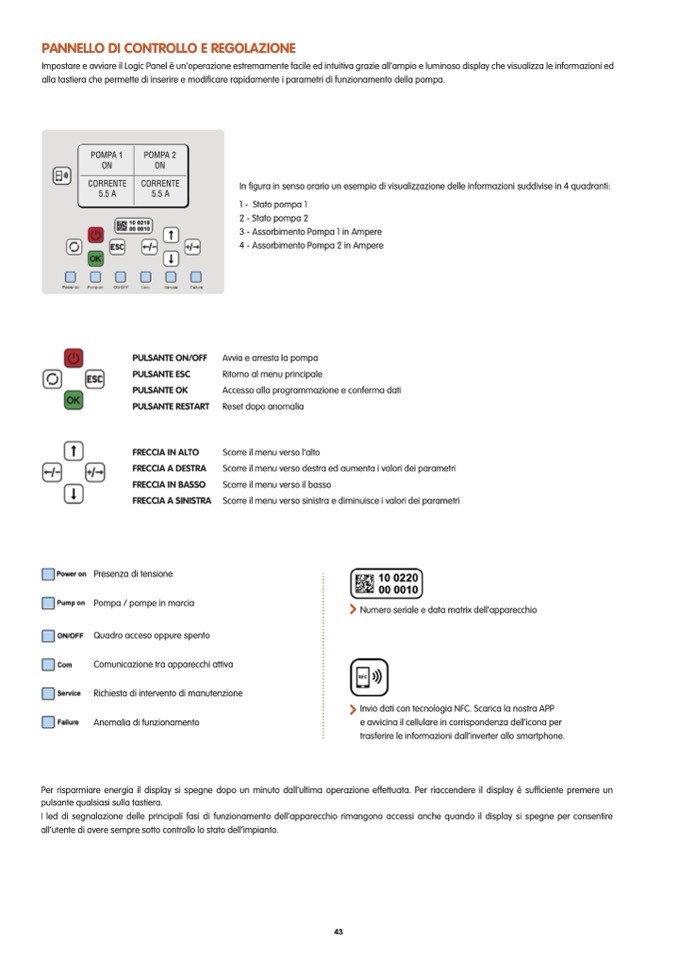

PANNELLO DI CONTROLLO E REGOLAZIONE

Impostare e avviare il Logic Panel è un’operazione estremamente facile ed intuitiva grazie all’ampio e luminoso display che visualizza le informazioni ed

alla tastiera che permette di inserire e modi

ficare rapidamente i parametri di funzionamento della pompa.

POMPA 1

ON

CORRENTE

5.5 A

POMPA 2

ON

CORRENTE

5.5 A

In figura in senso orario un esempio di visualizzazione delle informazioni suddivise in 4 quadranti:

1 - Stato pompa 1

2 - Stato pompa 2

3 - Assorbimento Pompa 1 in Ampere

4 - Assorbimento Pompa 2 in Ampere

Avvia e arresta la pompa

Ritorno al menu principale

Accesso alla programmazione e conferma dati

Reset dopo anomalia

Scorre il menu verso l’alto

Scorre il menu verso destra ed aumenta i valori dei parametri

Scorre il menu verso il basso

Scorre il menu verso sinistra e diminuisce i valori dei parametri

Numero seriale e data matrix dell’apparecchio

Invio dati con tecnologia NFC. Scarica la nostra APP

e avvicina il cellulare in corrispondenza dell’icona per

trasferire le informazioni dall’inverter allo smartphone.

PULSANTE ON/OFF

PULSANTE ESC

PULSANTE OK

PULSANTE RESTART

FRECCIA IN ALTO

FRECCIA A DESTRA

FRECCIA IN BASSO

FRECCIA A SINISTRA

Presenza di tensione

Pompa / pompe in marcia

Quadro acceso oppure spento

Comunicazione tra apparecchi attiva

Richiesta di intervento di manutenzione

Anomalia di funzionamento

Per risparmiare energia il display si spegne dopo un minuto dall’ultima operazione effettuata. Per riaccendere il display è sufficiente premere un

pulsante qualsiasi sulla tastiera.

I led di segnalazione delle principali fasi di funzionamento dell’apparecchio rimangono accessi anche quando il display si spegne per consentire

all’utente di avere sempre sotto controllo lo stato dell’impianto.
