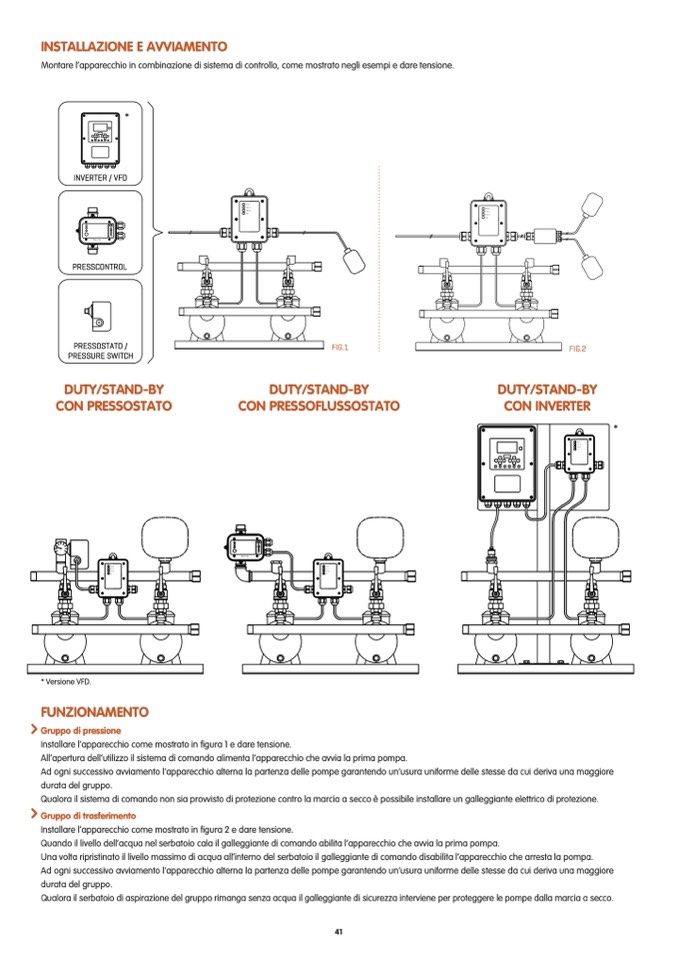

INSTALLAZIONE E AVVIAMENTO

Montare l’apparecchio in combinazione di sistema di controllo, come mostrato negli esempi e dare tensione.

*

INVERTER / VFD

IP 65

Made in Italy

PRESSCONTROL

PRESSOSTATO /

PRESSURE SWITCH

DUTY/STAND-BY

CON PRESSOSTATO

FIG.1

DUTY/STAND-BY

CON PRESSOFLUSSOSTATO

IP 65

Made in Italy

FIG.2

DUTY/STAND-BY

CON INVERTER

* Versione VFD.

FUNZIONAMENTO

Gruppo di pressione

Installare l’apparecchio come mostrato in figura 1 e dare tensione.

All’apertura dell’utilizzo il sistema di comando alimenta l’apparecchio che avvia la prima pompa.

Ad ogni successivo avviamento l’apparecchio alterna la partenza delle pompe garantendo un’usura uniforme delle stesse da cui deriva una maggiore

durata del gruppo.

Qualora il sistema di comando non sia provvisto di protezione contro la marcia a secco è possibile installare un galleggiante elettrico di protezione.

Gruppo di trasferimento

Installare l’apparecchio come mostrato in figura 2 e dare tensione.

Quando il livello dell’acqua nel serbatoio cala il galleggiante di comando abilita l’apparecchio che avvia la prima pompa.

Una volta ripristinato il livello massimo di acqua all’interno del serbatoio il galleggiante di comando disabilita l’apparecchio che arresta la pompa.

Ad ogni successivo avviamento l’apparecchio alterna la partenza delle pompe garantendo un’usura uniforme delle stesse da cui deriva una maggiore

durata del gruppo.

Qualora il serbatoio di aspirazione del gruppo rimanga senza acqua il galleggiante di sicurezza interviene per proteggere le pompe dalla marcia a secco.
