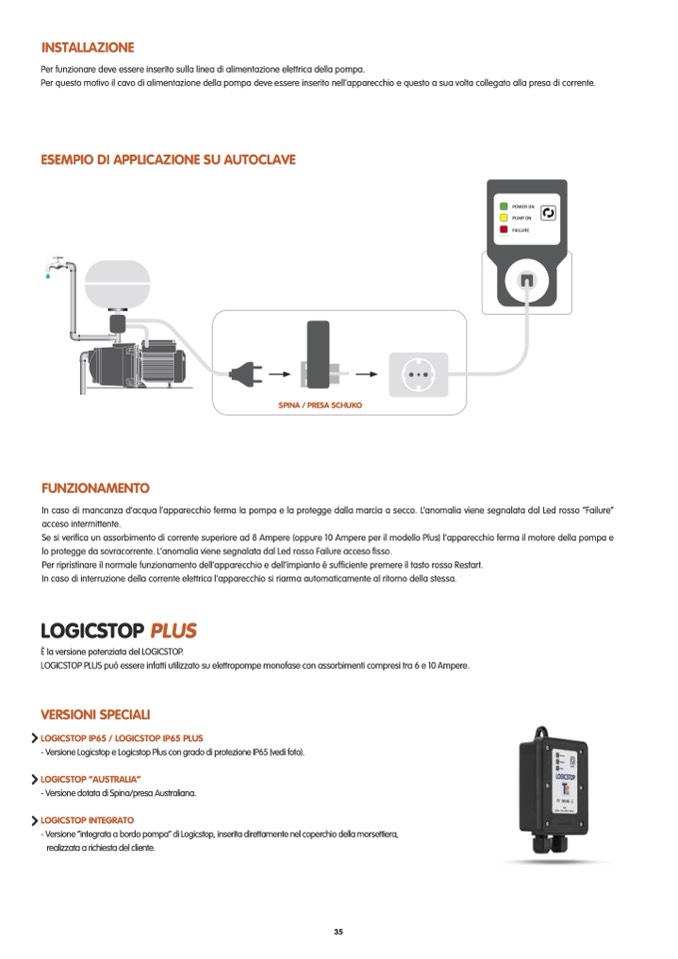

INSTALLAZIONE

Per funzionare deve essere inserito sulla linea di alimentazione elettrica della pompa.

Per questo motivo il cavo di alimentazione della pompa deve essere inserito nell’apparecchio e questo a sua volta collegato alla presa di corrente.

ESEMPIO DI APPLICAZIONE SU AUTOCLAVE

SPINA / PRESA SCHUKO

FUNZIONAMENTO

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco. L’anomalia viene segnalata dal Led rosso “Failure”

acceso intermittente.

Se si verifica un assorbimento di corrente superiore ad 8 Ampere (oppure 10 Ampere per il modello Plus) l’apparecchio ferma il motore della pompa e

lo protegge da sovracorrente. L’anomalia viene segnalata dal Led rosso Failure acceso fisso.

Per ripristinare il normale funzionamento dell’apparecchio e dell’impianto è sufficiente premere il tasto rosso Restart.

In caso di interruzione della corrente elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

LOGICSTOP PLUS

È la versione potenziata del LOGICSTOP.

LOGICSTOP PLUS può essere infatti utilizzato su elettropompe monofase con assorbimenti compresi tra 6 e 10 Ampere.

VERSIONI SPECIALI

LOGICSTOP IP65 / LOGICSTOP IP65 PLUS

- Versione Logicstop e Logicstop Plus con grado di protezione IP65 (vedi foto).

LOGICSTOP “AUSTRALIA”

- Versione dotata di Spina/presa Australiana.

LOGICSTOP INTEGRATO

- Versione “integrata a bordo pompa” di Logicstop, inserita direttamente nel coperchio della morsettiera,

realizzata a richiesta del cliente.

35

POWER ON

PUMP ON

FAILURE
