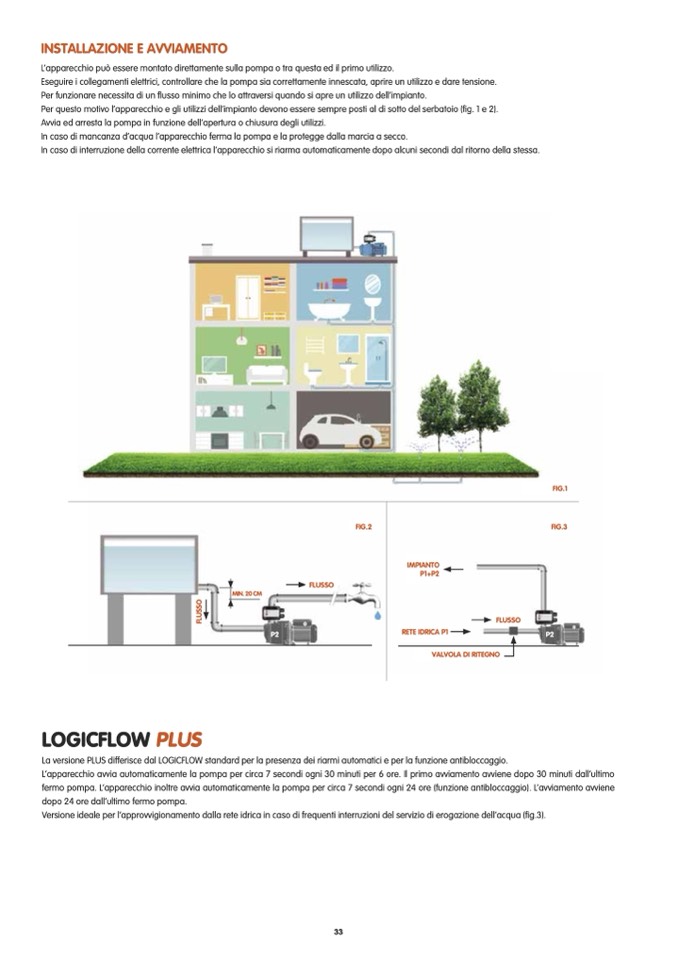

INSTALLAZIONE E AVVIAMENTO

L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.

Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.

Per funzionare necessita di un flusso minimo che lo attraversi quando si apre un utilizzo dell’impianto.

Per questo motivo l’apparecchio e gli utilizzi dell’impianto devono essere sempre posti al di sotto del serbatoio (fig. 1 e 2).

Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco.

In caso di interruzione della corrente elettrica l’apparecchio si riarma automaticamente dopo alcuni secondi dal ritorno della stessa.

MIN. 20 CM

FLUSSO

FIG.2

FIG.1

FIG.3

P2

IMPIANTO

P1+P2

FLUSSO

VALVOLA DI RITEGNO

P2

RETE IDRICA P1

FIG.1

FIG.3

P2

FIG.2

FLUSSO

La versione PLUS differisce dal LOGICFLOW standard per la presenza dei riarmi automatici e per la funzione antibloccaggio.

L’apparecchio avvia automaticamente la pompa per circa 7 secondi ogni 30 minuti per 6 ore. Il primo avviamento avviene dopo 30 minuti dall’ultimo

fermo pompa. L’apparecchio inoltre avvia automaticamente la pompa per circa 7 secondi ogni 24 ore (funzione antibloccaggio). L’avviamento avviene

dopo 24 ore dall’ultimo fermo pompa.

Versione ideale per l’approvvigionamento dalla rete idrica in caso di frequenti interruzioni del servizio di erogazione dell’acqua (fig.3).

MIN. 20 CM

FLUSSO

P2

RETE IDRICA P1

VALVOLA DI RITEGNO

LOGICFLOW PLUS
