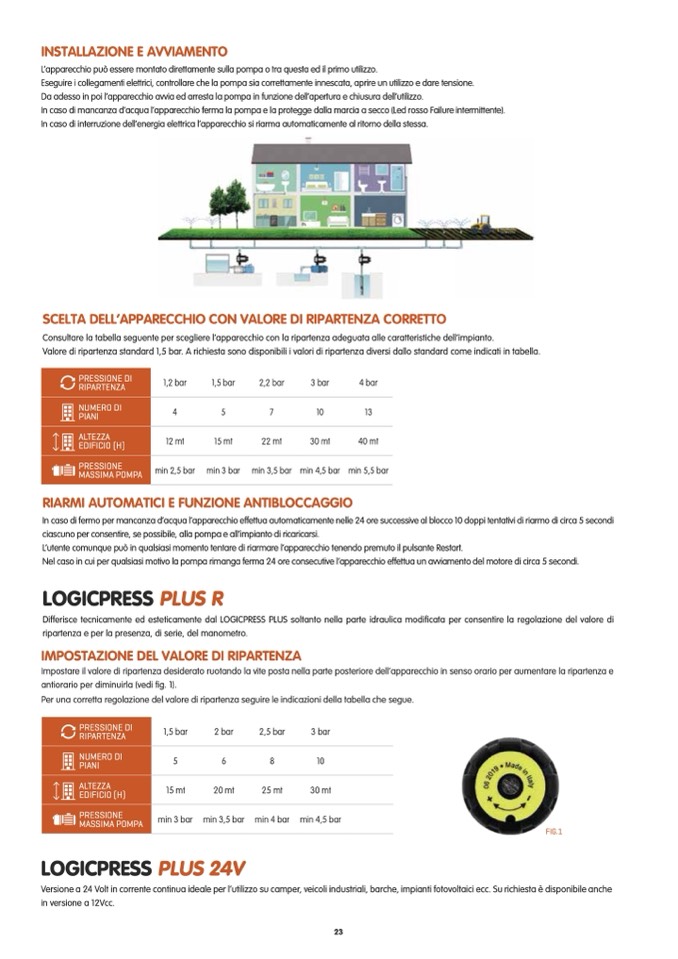

INSTALLAZIONE E AVVIAMENTO

L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.

Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.

Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente).

In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

SCELTA DELL’APPARECCHIO CON VALORE DI RIPARTENZA CORRETTO

Consultare la tabella seguente per scegliere l’apparecchio con la ripartenza adeguata alle caratteristiche dell’impianto.

Valore di ripartenza standard 1,5 bar. A richiesta sono disponibili i valori di ripartenza diversi dallo standard come indicati in tabella.

1,2bar

1,5bar

2,2bar

3bar

4bar

4

5

7

10

13

12mt

15mt

22mt

30mt

40mt

min 2,5 bar min 3 bar min 3,5 bar min 4,5 bar min 5,5 bar

RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO

In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di circa 5 secondi

ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.

L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.

Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5 secondi.

LOGICPRESS PLUS R

Differisce tecnicamente ed esteticamente dal LOGICPRESS PLUS soltanto nella parte idraulica modificata per consentire la regolazione del valore di

ripartenza e per la presenza, di serie, del manometro.

IMPOSTAZIONE DEL VALORE DI RIPARTENZA

Impostare il valore di ripartenza desiderato ruotando la vite posta nella parte posteriore dell’apparecchio in senso orario per aumentare la ripartenza e

antiorario per diminuirla (vedi fig. 1).

Per una corretta regolazione del valore di ripartenza seguire le indicazioni della tabella che segue.

PRESSIONE DI

RIPARTENZA

NUMERO DI

PIANI

ALTEZZA

EDIFICIO (H)

PRESSIONE

MASSIMA POMPA

PRESSIONE DI

RIPARTENZA

NUMERO DI

PIANI

ALTEZZA

EDIFICIO (H)

PRESSIONE

MASSIMA POMPA

1,5 bar

2 bar

2,5 bar

3 bar

5

6

8

10

15mt

20mt

25mt

30mt

min 3 bar min 3,5 bar min 4 bar min 4,5 bar

LOGICPRESS PLUS 24V

FIG.1

Versione a 24 Volt in corrente continua ideale per l’utilizzo su camper, veicoli industriali, barche, impianti fotovoltaici ecc. Su richiesta è disponibile anche

in versione a 12Vcc.
