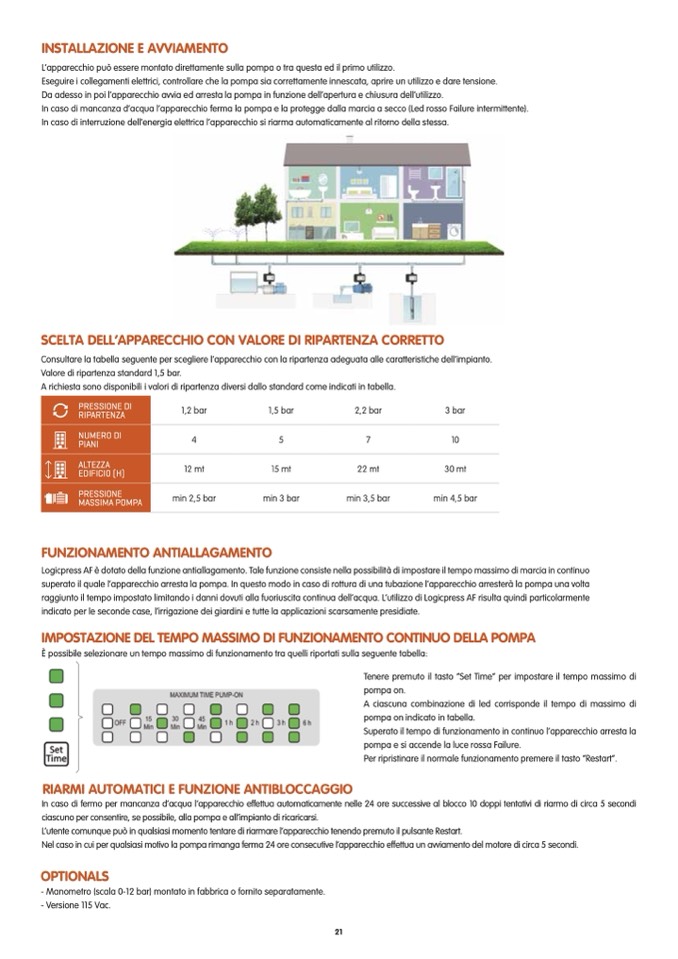

INSTALLAZIONE E AVVIAMENTO

L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.

Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.

Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.

In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente).

In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.

SCELTA DELL’APPARECCHIO CON VALORE DI RIPARTENZA CORRETTO

Consultare la tabella seguente per scegliere l’apparecchio con la ripartenza adeguata alle caratteristiche dell’impianto.

Valore di ripartenza standard 1,5 bar.

A richiesta sono disponibili i valori di ripartenza diversi dallo standard come indicati in tabella.

1,2 bar

1,5 bar

2,2 bar

3 bar

FUNZIONAMENTO ANTIALLAGAMENTO

Logicpress AF è dotato della funzione antiallagamento. Tale funzione consiste nella possibilità di impostare il tempo massimo di marcia in continuo

superato il quale l’apparecchio arresta la pompa. In questo modo in caso di rottura di una tubazione l’apparecchio arresterà la pompa una volta

raggiunto il tempo impostato limitando i danni dovuti alla fuoriuscita continua dell’acqua. L’utilizzo di Logicpress AF risulta quindi particolarmente

indicato per le seconde case, l’irrigazione dei giardini e tutte la applicazioni scarsamente presidiate.

IMPOSTAZIONE DEL TEMPO MASSIMO DI FUNZIONAMENTO CONTINUO DELLA POMPA

È possibile selezionare un tempo massimo di funzionamento tra quelli riportati sulla seguente tabella:

PRESSIONE DI

RIPARTENZA

NUMERO DI

PIANI

4

5

7

10

ALTEZZA

EDIFICIO (H)

PRESSIONE

MASSIMA POMPA

12 mt

15 mt

22 mt

30 mt

min 2,5 bar

min 3 bar

min 3,5 bar

min 4,5 bar

RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO

In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di circa 5 secondi

ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.

L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.

Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5 secondi.

OPTIONALS

- Manometro (scala 0-12 bar) montato in fabbrica o fornito separatamente.

- Versione 115 Vac.

21

Tenere premuto il tasto “Set Time” per impostare il tempo massimo di

pompa on.

A ciascuna combinazione di led corrisponde il tempo di massimo di

pompa on indicato in tabella.

Superato il tempo di funzionamento in continuo l’apparecchio arresta la

pompa e si accende la luce rossa Failure.

Per ripristinare il normale funzionamento premere il tasto “Restart”.
