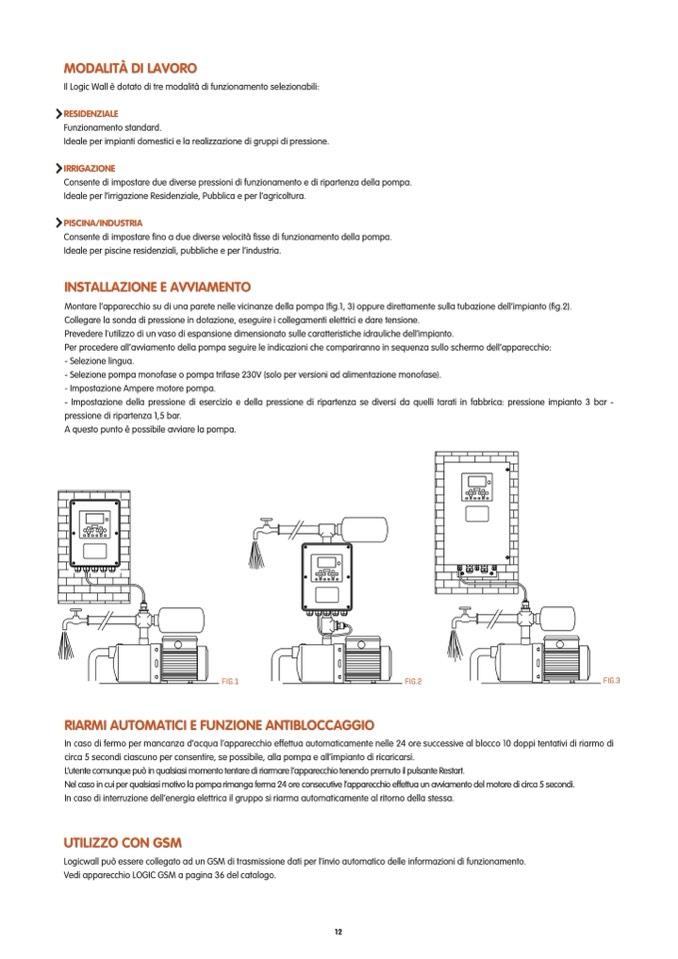

MODALITÀ DI LAVORO
Il Logic Wall è dotato di tre modalità di funzionamento selezionabili:
RESIDENZIALE
Funzionamento standard.
Ideale per impianti domestici e la realizzazione di gruppi di pressione.
IRRIGAZIONE
Consente di impostare due diverse pressioni di funzionamento e di ripartenza della pompa.
Ideale per l’irrigazione Residenziale, Pubblica e per l’agricoltura.
PISCINA/INDUSTRIA
Consente di impostare fino a due diverse velocità fisse di funzionamento della pompa.
Ideale per piscine residenziali, pubbliche e per l’industria.
INSTALLAZIONE E AVVIAMENTO
Montare l’apparecchio su di una parete nelle vicinanze della pompa (fig.1, 3) oppure direttamente sulla tubazione dell’impianto (fig.2).
Collegare la sonda di pressione in dotazione, eseguire i collegamenti elettrici e dare tensione.
Prevedere l’utilizzo di un vaso di espansione dimensionato sulle caratteristiche idrauliche dell’impianto.
Per procedere all’avviamento della pompa seguire le indicazioni che compariranno in sequenza sullo schermo dell’apparecchio:
- Selezione lingua.
- Selezione pompa monofase o pompa trifase 230V (solo per versioni ad alimentazione monofase).
- Impostazione Ampere motore pompa.
- Impostazione della pressione di esercizio e della pressione di ripartenza se diversi da quelli tarati in fabbrica: pressione impianto 3 bar -
pressione di ripartenza 1,5 bar.
A questo punto è possibile avviare la pompa.
FIG.1
FIG.2
FIG.3
RIARMI AUTOMATICI E FUNZIONE ANTIBLOCCAGGIO
In caso di fermo per mancanza d’acqua l’apparecchio effettua automaticamente nelle 24 ore successive al blocco 10 doppi tentativi di riarmo di
circa 5 secondi ciascuno per consentire, se possibile, alla pompa e all’impianto di ricaricarsi.
L’utente comunque può in qualsiasi momento tentare di riarmare l’apparecchio tenendo premuto il pulsante Restart.
Nel caso in cui per qualsiasi motivo la pompa rimanga ferma 24 ore consecutive l’apparecchio effettua un avviamento del motore di circa 5 secondi.
In caso di interruzione dell’energia elettrica il gruppo si riarma automaticamente al ritorno della stessa.
UTILIZZO CON GSM
Logicwall può essere collegato ad un GSM di trasmissione dati per l’invio automatico delle informazioni di funzionamento.
Vedi apparecchio LOGIC GSM a pagina 36 del catalogo.
12
