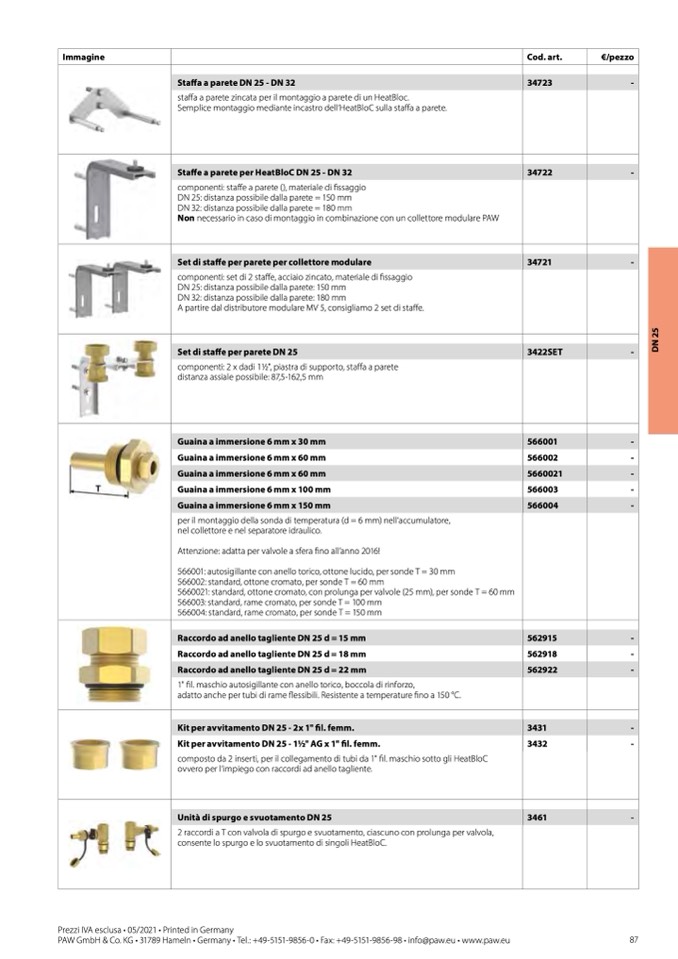

Paw - Catalogo generale

Immagine

Cod. art.

€/pezzo

Staffa a parete DN 25 - DN 32

34723

staffa a parete zincata per il montaggio a parete di un HeatBloc.

Semplice montaggio mediante incastro dell’HeatBloC sulla staffa a parete.

Staffe a parete per HeatBloC DN 25 - DN 32

34722

componenti: staffe a parete (), materiale di fissaggio

DN 25: distanza possibile dalla parete = 150 mm

DN 32: distanza possibile dalla parete = 180 mm

Non necessario in caso di montaggio in combinazione con un collettore modulare PAW

Set di staffe per parete per collettore modulare

34721

componenti: set di 2 staffe, acciaio zincato, materiale di fissaggio

DN 25: distanza possibile dalla parete: 150 mm

DN 32: distanza possibile dalla parete: 180 mm

A partire dal distributore modulare MV 5, consigliamo 2 set di staffe.

Set di staffe per parete DN 25

3422SET

componenti: 2 x dadi 11⁄2", piastra di supporto, staffa a parete

distanza assiale possibile: 87,5-162,5 mm

Guaina a immersione 6 mm x 30 mm

566001

Guaina a immersione 6 mm x 60 mm

566002

Guaina a immersione 6 mm x 60 mm

5660021

Guaina a immersione 6 mm x 100 mm

566003

Guaina a immersione 6 mm x 150 mm

566004

per il montaggio della sonda di temperatura (d = 6 mm) nell’accumulatore,

nel collettore e nel separatore idraulico.

Attenzione: adatta per valvole a sfera fino all’anno 2016!

566001: autosigillante con anello torico, ottone lucido, per sonde T = 30 mm

566002: standard, ottone cromato, per sonde T = 60 mm

5660021: standard, ottone cromato, con prolunga per valvole (25 mm), per sonde T = 60 mm

566003: standard, rame cromato, per sonde T = 100 mm

566004: standard, rame cromato, per sonde T = 150 mm

Raccordo ad anello tagliente DN 25 d = 15 mm

562915

Raccordo ad anello tagliente DN 25 d = 18 mm

562918

Raccordo ad anello tagliente DN 25 d = 22 mm

562922

1" fil. maschio autosigillante con anello torico, boccola di rinforzo,

adatto anche per tubi di rame flessibili. Resistente a temperature fino a 150 °C.

Kit per avvitamento DN 25 - 2x 1" fil. femm.

3431

Kit per avvitamento DN 25 - 11⁄2" AG x 1" fil. femm.

composto da 2 inserti, per il collegamento di tubi da 1" fil. maschio sotto gli HeatBloC

ovvero per l’impiego con raccordi ad anello tagliente.

3432

Unità di spurgo e svuotamento DN 25

3461

2 raccordi a T con valvola di spurgo e svuotamento, ciascuno con prolunga per valvola,

consente lo spurgo e lo svuotamento di singoli HeatBloC.
