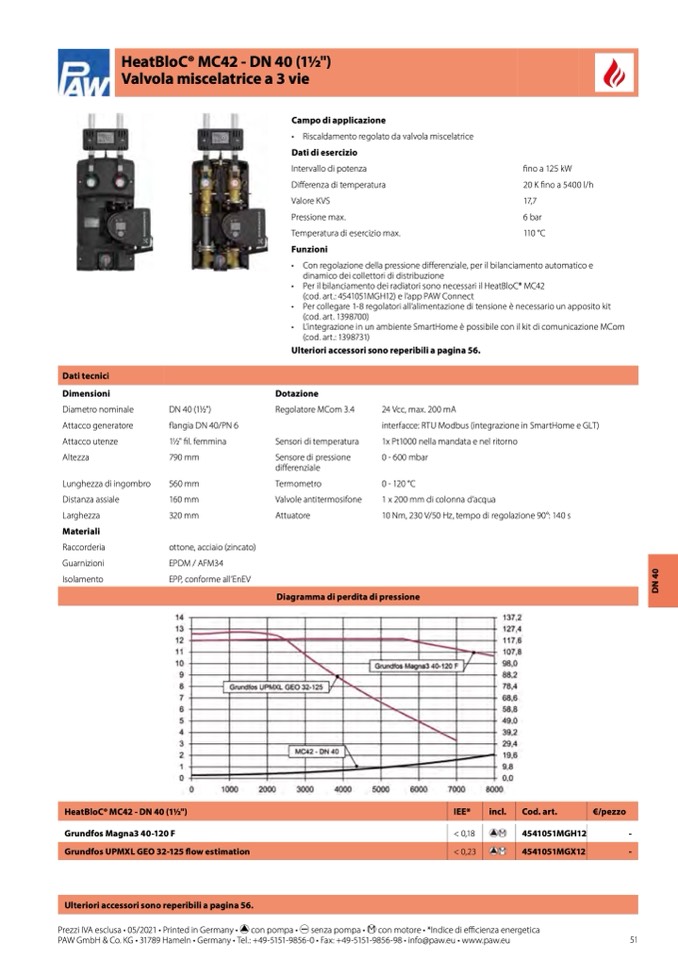

HeatBloC® MC42 - DN 40 (11⁄2")

Valvola miscelatrice a 3 vie

Campo di applicazione

• Riscaldamento regolato da valvola miscelatrice

Dati di esercizio

Intervallo di potenza

Differenza di temperatura

Valore KVS

Pressione max.

Temperatura di esercizio max.

Funzioni

fino a 125 kW

20 K fino a 5400 l/h

17,7

6 bar

110 °C

• Con regolazione della pressione differenziale, per il bilanciamento automatico e

dinamico dei collettori di distribuzione

• Per il bilanciamento dei radiatori sono necessari il HeatBloC® MC42

(cod. art.: 4541051MGH12) e l’app PAW Connect

• Per collegare 1-8 regolatori all’alimentazione di tensione è necessario un apposito kit

(cod. art. 1398700)

• L’integrazione in un ambiente SmartHome è possibile con il kit di comunicazione MCom

(cod. art.: 1398731)

Ulteriori accessori sono reperibili a pagina 56.

Dotazione

Dati tecnici

Dimensioni

Diametro nominale

Attacco generatore

Attacco utenze

Altezza

Lunghezza di ingombro

Distanza assiale

Larghezza

Raccorderia

Guarnizioni

Isolamento

DN 40 (11⁄2")

flangia DN 40/PN 6

11⁄2" fil. femmina

790 mm

560 mm

160 mm

320 mm

ottone, acciaio (zincato)

EPDM / AFM34

EPP, conforme all’EnEV

Regolatore MCom 3.4

Sensori di temperatura

Sensore di pressione

differenziale

Termometro

Valvole antitermosifone

Attuatore

24 Vcc, max. 200 mA

interfacce: RTU Modbus (integrazione in SmartHome e GLT)

1x Pt1000 nella mandata e nel ritorno

0 - 600 mbar

0 - 120 °C

1 x 200 mm di colonna d’acqua

10 Nm, 230 V/50 Hz, tempo di regolazione 90°: 140 s

Materiali

Diagramma di perdita di pressione

HeatBloC® MC42 - DN 40 (11⁄2")

Grundfos Magna3 40-120 F

Ulteriori accessori sono reperibili a pagina 56.

-

IEE*

incl.

Cod. art.

€/pezzo

< 0,18

4541051MGH12

Grundfos UPMXL GEO 32-125 flow estimation

< 0,23

4541051MGX12

-

Prezzi IVA esclusa • 05/2021 • Printed in Germany • con pompa • senza pompa • con motore • *Indice di efficienza energetica

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
