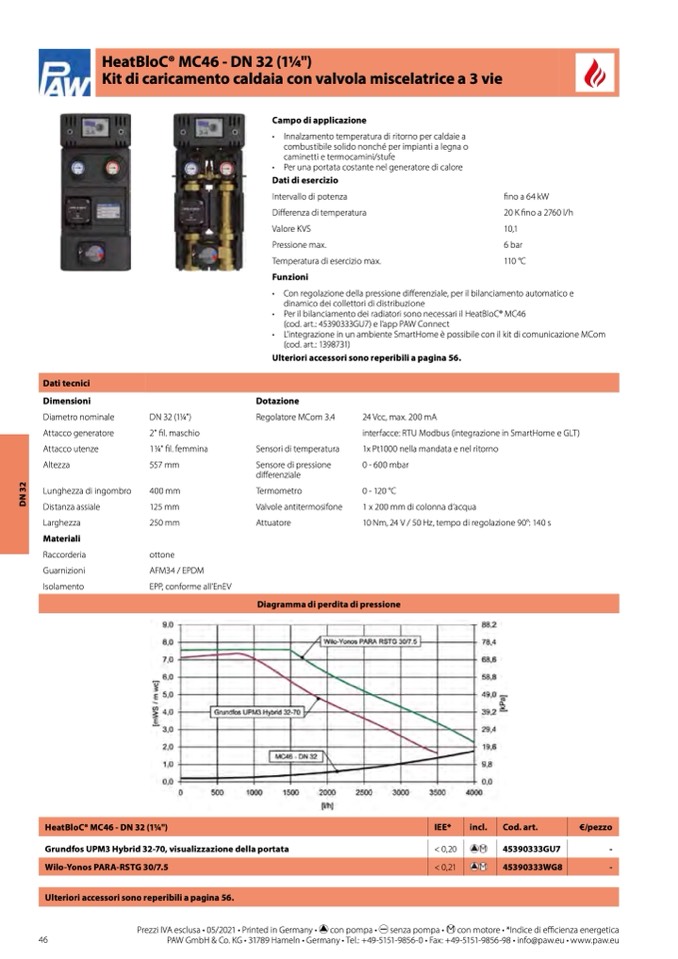

HeatBloC® MC46 - DN 32 (1

1⁄4")

Kit di caricamento caldaia con valvola miscelatrice a 3 vie

Dati tecnici

Dimensioni

Materiali

HeatBloC® MC46 - DN 32 (11⁄4")

Ulteriori accessori sono reperibili a pagina 56.

Diagramma di perdita di pressione

IEE*

incl.

Cod. art.

45390333GU7

€/pezzo

< 0,20

Wilo-Yonos PARA-RSTG 30/7.5

< 0,21

45390333WG8

-

Campo di applicazione

• Innalzamento temperatura di ritorno per caldaie a

combustibile solido nonché per impianti a legna o

caminetti e termocamini/stufe

• Per una portata costante nel generatore di calore

Dati di esercizio

Intervallo di potenza

Differenza di temperatura

Valore KVS

Pressione max.

Temperatura di esercizio max.

Funzioni

fino a 64 kW

20 K fino a 2760 l/h

10,1

6 bar

110 °C

• Con regolazione della pressione differenziale, per il bilanciamento automatico e

dinamico dei collettori di distribuzione

• Per il bilanciamento dei radiatori sono necessari il HeatBloC® MC46

(cod. art.: 45390333GU7) e l’app PAW Connect

• L’integrazione in un ambiente SmartHome è possibile con il kit di comunicazione MCom

(cod. art.: 1398731)

Ulteriori accessori sono reperibili a pagina 56.

Dotazione

Diametro nominale

Attacco generatore

Attacco utenze

Altezza

Lunghezza di ingombro

Distanza assiale

Larghezza

Raccorderia

Guarnizioni

Isolamento

DN 32 (11⁄4")

2" fil. maschio

11⁄4" fil. femmina

557 mm

400 mm

125mm

250 mm

ottone

AFM34 / EPDM

EPP, conforme all’EnEV

Regolatore MCom 3.4

Sensori di temperatura

Sensore di pressione

differenziale

Termometro

Valvole antitermosifone

Attuatore

24 Vcc, max. 200 mA

interfacce: RTU Modbus (integrazione in SmartHome e GLT)

1x Pt1000 nella mandata e nel ritorno

0 - 600 mbar

0 - 120 °C

1 x 200 mm di colonna d’acqua

10 Nm, 24 V / 50 Hz, tempo di regolazione 90°: 140 s

Prezzi IVA esclusa • 05/2021 • Printed in Germany •

46

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

Grundfos UPM3 Hybrid 32-70, visualizzazione della portata

-

con pompa • senza pompa • con motore • *Indice di efficienza energetica

D

N

3

2
