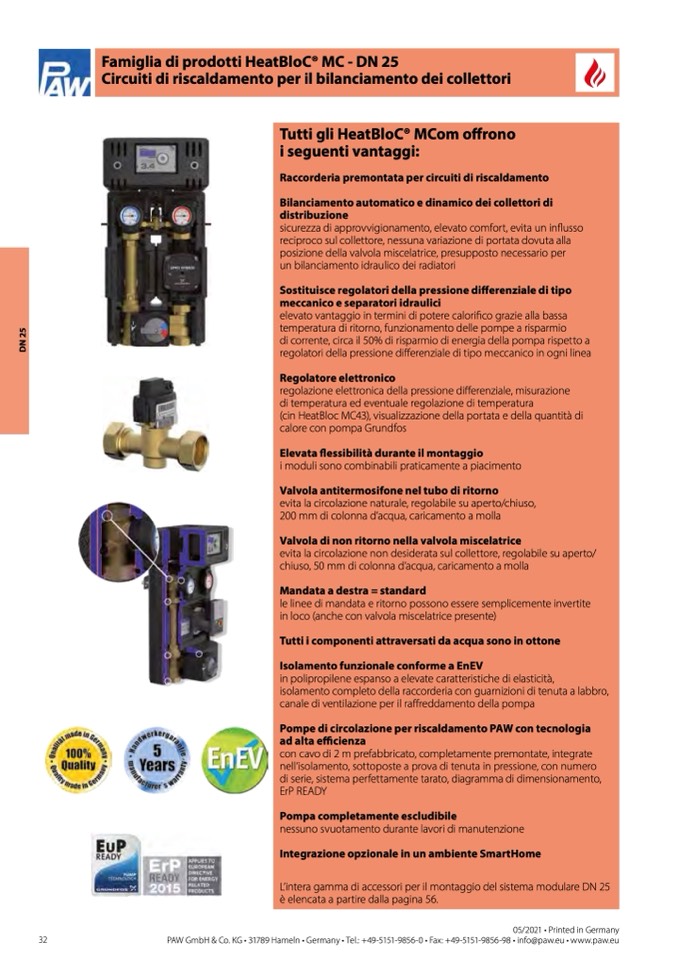

Famiglia di prodotti HeatBloC® MC - DN 25

Circuiti di riscaldamento per il bilanciamento dei collettori

Tutti gli HeatBloC® MCom offrono

i seguenti vantaggi:

Raccorderia premontata per circuiti di riscaldamento

Bilanciamento automatico e dinamico dei collettori di

distribuzione

sicurezza di approvvigionamento, elevato comfort, evita un influsso

reciproco sul collettore, nessuna variazione di portata dovuta alla

posizione della valvola miscelatrice, presupposto necessario per

un bilanciamento idraulico dei radiatori

Sostituisce regolatori della pressione differenziale di tipo

meccanico e separatori idraulici

elevato vantaggio in termini di potere calorifico grazie alla bassa

temperatura di ritorno, funzionamento delle pompe a risparmio

di corrente, circa il 50% di risparmio di energia della pompa rispetto a

regolatori della pressione differenziale di tipo meccanico in ogni linea

Regolatore elettronico

regolazione elettronica della pressione differenziale, misurazione

di temperatura ed eventuale regolazione di temperatura

(cin HeatBloc MC43), visualizzazione della portata e della quantità di

calore con pompa Grundfos

Elevata flessibilità durante il montaggio

i moduli sono combinabili praticamente a piacimento

Valvola antitermosifone nel tubo di ritorno

evita la circolazione naturale, regolabile su aperto/chiuso,

200 mm di colonna d’acqua, caricamento a molla

Valvola di non ritorno nella valvola miscelatrice

evita la circolazione non desiderata sul collettore, regolabile su aperto/

chiuso, 50 mm di colonna d’acqua, caricamento a molla

Mandata a destra = standard

le linee di mandata e ritorno possono essere semplicemente invertite

in loco (anche con valvola miscelatrice presente)

Tutti i componenti attraversati da acqua sono in ottone

Isolamento funzionale conforme a EnEV

in polipropilene espanso a elevate caratteristiche di elasticità,

isolamento completo della raccorderia con guarnizioni di tenuta a labbro,

canale di ventilazione per il raffreddamento della pompa

Pompe di circolazione per riscaldamento PAW con tecnologia

ad alta efficienza

con cavo di 2 m prefabbricato, completamente premontate, integrate

nell’isolamento, sottoposte a prova di tenuta in pressione, con numero

di serie, sistema perfettamente tarato, diagramma di dimensionamento,

ErP READY

Pompa completamente escludibile

nessuno svuotamento durante lavori di manutenzione

Integrazione opzionale in un ambiente SmartHome

L’intera gamma di accessori per il montaggio del sistema modulare DN 25

è elencata a partire dalla pagina 56.
