Dati tecnici

Accessori

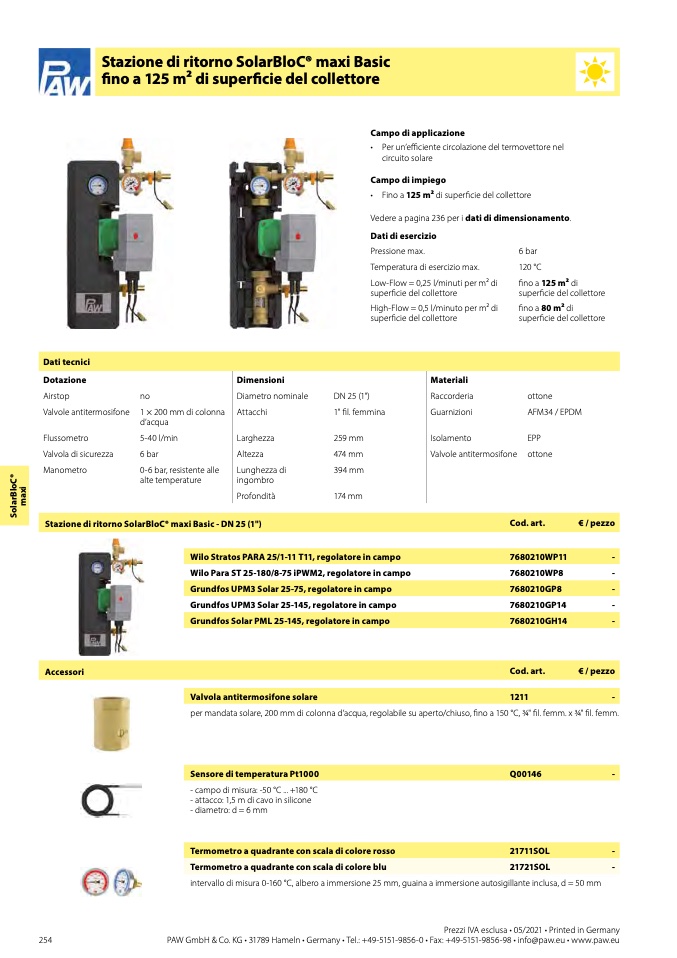

Stazione di ritorno SolarBloC® maxi Basic

fino a 125 m2 di superficie del collettore

Grundfos UPM3 Solar 25-75, regolatore in campo

Grundfos UPM3 Solar 25-145, regolatore in campo

Grundfos Solar PML 25-145, regolatore in campo

Valvola antitermosifone solare

Campo di applicazione

• Per un’efficiente circolazione del termovettore nel

circuito solare

Campo di impiego

• Fino a 125 m2 di superficie del collettore

Vedere a pagina 236 per i dati di dimensionamento.

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Low-Flow = 0,25 l/minuti per m2 di

superficie del collettore

High-Flow = 0,5 l/minuto per m2 di

superficie del collettore

6 bar

120 °C

fino a 125 m2 di

superficie del collettore

fino a 80 m2 di

superficie del collettore

Dotazione

Stazione di ritorno SolarBloC® maxi Basic - DN 25 (1")

Dimensioni

per mandata solare, 200 mm di colonna d’acqua, regolabile su aperto/chiuso, fino a 150 °C, 3⁄4" fil. femm. x 3⁄4" fil. femm.

Sensore di temperatura Pt1000

- campo di misura: -50 °C ... +180 °C

- attacco: 1,5 m di cavo in silicone

- diametro: d = 6 mm

Termometro a quadrante con scala di colore rosso

Termometro a quadrante con scala di colore blu

Materiali

Airstop

Valvole antitermosifone

Flussometro

Valvola di sicurezza

Manometro

1 × 200 mm di colonna

d’acqua

5-40 l/min

6 bar

0-6 bar, resistente alle

alte temperature

Diametro nominale

Attacchi

Larghezza

Altezza

Lunghezza di

ingombro

Profondità

DN 25 (1")

1" fil. femmina

259 mm

474 mm

394 mm

174 mm

Raccorderia

Guarnizioni

Isolamento

Valvole antitermosifone

ottone

AFM34 / EPDM

EPP

ottone

Wilo Stratos PARA 25/1-11 T11, regolatore in campo

Wilo Para ST 25-180/8-75 iPWM2, regolatore in campo

Cod. art.

7680210WP11

7680210WP8

7680210GP8

7680210GP14

7680210GH14

Cod. art.

1211

Q00146

21711SOL

21721SOL

€ / pezzo

intervallo di misura 0-160 °C, albero a immersione 25 mm, guaina a immersione autosigillante inclusa, d = 50 mm

Prezzi IVA esclusa • 05/2021 • Printed in Germany

254
