Paw - Catalogo generale

Dati tecnici

Dotazione

Accessori

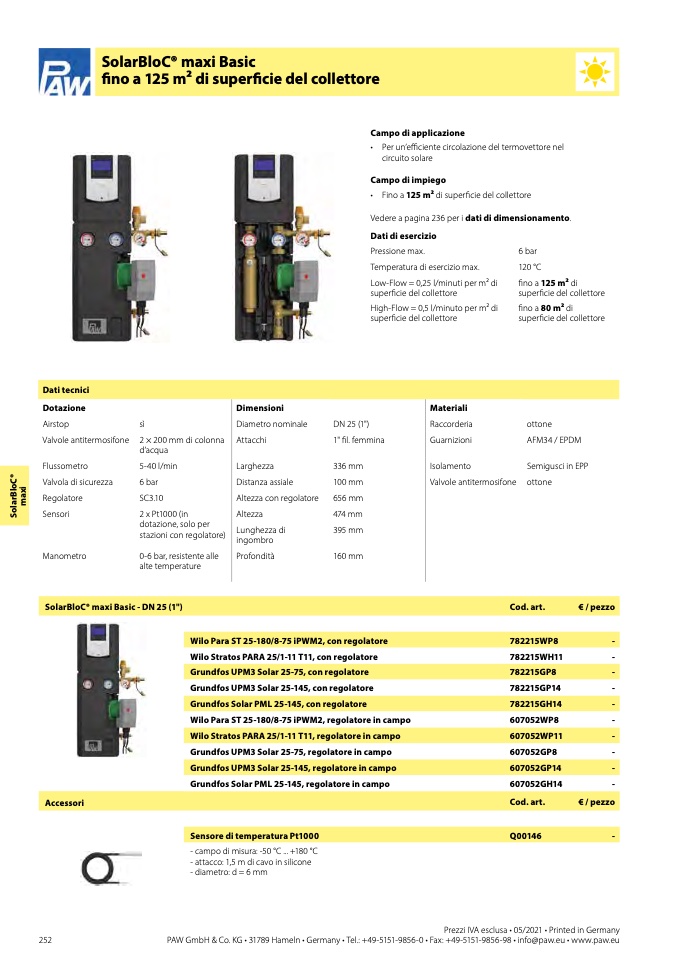

SolarBloC® maxi Basic

fino a 125 m2 di superficie del collettore

Grundfos UPM3 Solar 25-75, con regolatore

Grundfos UPM3 Solar 25-145, con regolatore

Grundfos Solar PML 25-145, con regolatore

Wilo Para ST 25-180/8-75 iPWM2, regolatore in campo

Wilo Stratos PARA 25/1-11 T11, regolatore in campo

Grundfos UPM3 Solar 25-75, regolatore in campo

Grundfos UPM3 Solar 25-145, regolatore in campo

Grundfos Solar PML 25-145, regolatore in campo

Sensore di temperatura Pt1000

Campo di applicazione

• Per un’efficiente circolazione del termovettore nel

circuito solare

Campo di impiego

• Fino a 125 m2 di superficie del collettore

Vedere a pagina 236 per i dati di dimensionamento.

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Low-Flow = 0,25 l/minuti per m2 di

superficie del collettore

High-Flow = 0,5 l/minuto per m2 di

superficie del collettore

6 bar

120 °C

fino a 125 m2 di

superficie del collettore

fino a 80 m2 di

superficie del collettore

Materiali

Airstop

Valvole antitermosifone

Flussometro

Valvola di sicurezza

Regolatore

Sensori

Manometro

sì

2 × 200 mm di colonna

d’acqua

5-40 l/min

6 bar

SC3.10

2 x Pt1000 (in

dotazione, solo per

stazioni con regolatore)

0-6 bar, resistente alle

alte temperature

Diametro nominale

Attacchi

Larghezza

Distanza assiale

Altezza con regolatore

Altezza

Lunghezza di

ingombro

Profondità

DN 25 (1")

1" fil. femmina

336 mm

100mm

656 mm

474 mm

395 mm

160mm

Raccorderia

Guarnizioni

Isolamento

Valvole antitermosifone

ottone

AFM34 / EPDM

Semigusci in EPP

ottone

SolarBloC® maxi Basic - DN 25 (1")

Dimensioni

Wilo Para ST 25-180/8-75 iPWM2, con regolatore

Wilo Stratos PARA 25/1-11 T11, con regolatore

Cod. art.

782215WP8

782215WH11

782215GP8

782215GP14

782215GH14

607052WP8

607052WP11

607052GP8

607052GP14

607052GH14

Cod. art.

€ / pezzo

- campo di misura: -50 °C ... +180 °C

- attacco: 1,5 m di cavo in silicone

- diametro: d = 6 mm

Prezzi IVA esclusa • 05/2021 • Printed in Germany

252

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

Q00146
