Paw - Catalogo generale

Campo di applicazione

• Per un’efficiente circolazione del termovettore nel

circuito solare

Campo di impiego

• Fino a 60 m2 di superficie del collettore

Vedere a pagina 236 per i dati di dimensionamento.

Dati tecnici

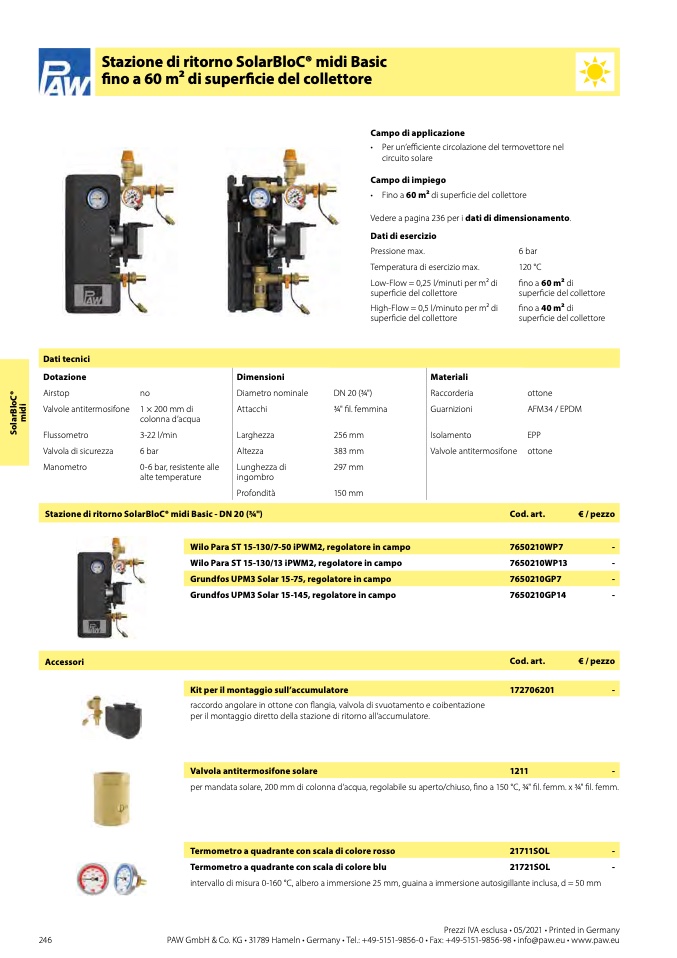

Stazione di ritorno SolarBloC® midi Basic

fino a 60 m2 di superficie del collettore

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Low-Flow = 0,25 l/minuti per m2 di

superficie del collettore

High-Flow = 0,5 l/minuto per m2 di

superficie del collettore

6 bar

120 °C

fino a 60 m2 di

superficie del collettore

fino a 40 m2 di

superficie del collettore

Dotazione

Stazione di ritorno SolarBloC® midi Basic - DN 20 (3⁄4")

Dimensioni

Diametro nominale

Attacchi

Larghezza

Altezza

Lunghezza di

ingombro

Profondità

DN 20 (3⁄4")

3⁄4" fil. femmina

256 mm

383 mm

297 mm

150 mm

Materiali

Airstop

Valvole antitermosifone

Flussometro

Valvola di sicurezza

Manometro

1 × 200 mm di

colonna d’acqua

3-22 l/min

6 bar

0-6 bar, resistente alle

alte temperature

Raccorderia

Guarnizioni

Isolamento

Valvole antitermosifone

ottone

AFM34 / EPDM

EPP

ottone

Cod. art.

7650210WP7

€ / pezzo

Accessori

Wilo Para ST 15-130/7-50 iPWM2, regolatore in campo

Wilo Para ST 15-130/13 iPWM2, regolatore in campo

Grundfos UPM3 Solar 15-75, regolatore in campo

Grundfos UPM3 Solar 15-145, regolatore in campo

7650210WP13

7650210GP7

7650210GP14

Cod. art.

€ / pezzo

Kit per il montaggio sull’accumulatore

raccordo angolare in ottone con flangia, valvola di svuotamento e coibentazione

per il montaggio diretto della stazione di ritorno all’accumulatore.

Valvola antitermosifone solare

per mandata solare, 200 mm di colonna d’acqua, regolabile su aperto/chiuso, fino a 150 °C, 3⁄4" fil. femm. x 3⁄4" fil. femm.

Termometro a quadrante con scala di colore rosso

172706201

1211

21711SOL

Termometro a quadrante con scala di colore blu

21721SOL

intervallo di misura 0-160 °C, albero a immersione 25 mm, guaina a immersione autosigillante inclusa, d = 50 mm

Prezzi IVA esclusa • 05/2021 • Printed in Germany

246
