Dati tecnici

Dotazione

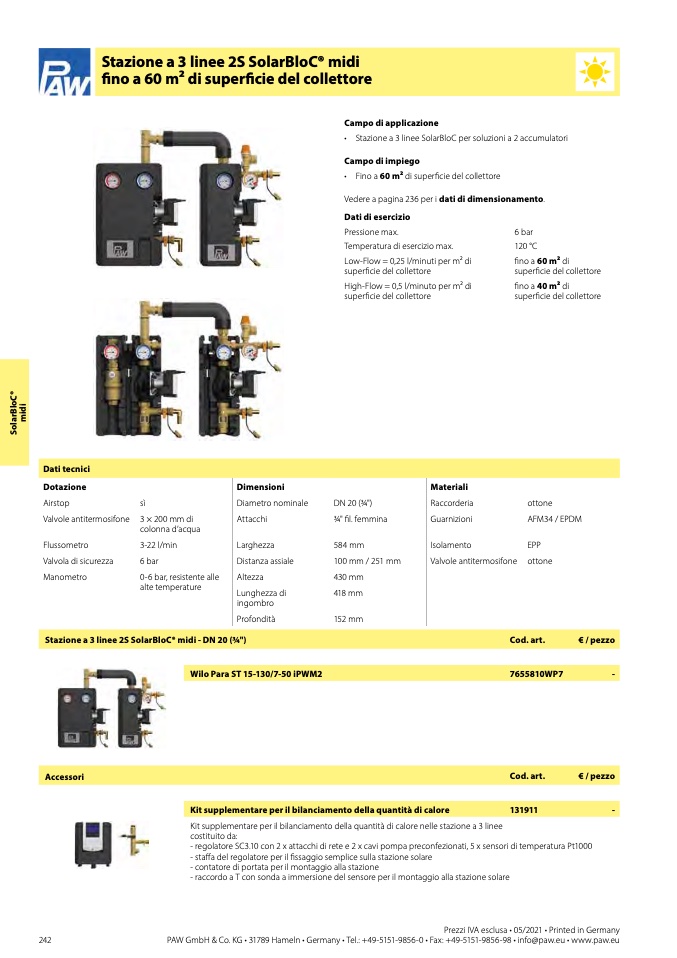

Stazione a 3 linee 2S SolarBloC® midi

fino a 60 m2 di superficie del collettore

Campo di applicazione

• Stazione a 3 linee SolarBloC per soluzioni a 2 accumulatori

Campo di impiego

• Fino a 60 m2 di superficie del collettore

Vedere a pagina 236 per i dati di dimensionamento.

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Low-Flow = 0,25 l/minuti per m2 di

superficie del collettore

High-Flow = 0,5 l/minuto per m2 di

superficie del collettore

6 bar

120 °C

fino a 60 m2 di

superficie del collettore

fino a 40 m2 di

superficie del collettore

Dimensioni

Materiali

Airstop

Valvole antitermosifone

Flussometro

Valvola di sicurezza

Manometro

sì

3 × 200 mm di

colonna d’acqua

3-22 l/min

6 bar

0-6 bar, resistente alle

alte temperature

Stazione a 3 linee 2S SolarBloC® midi - DN 20 (3⁄4")

Accessori

Diametro nominale

Attacchi

Larghezza

Distanza assiale

Altezza

Lunghezza di

ingombro

Profondità

DN 20 (3⁄4")

3⁄4" fil. femmina

584 mm

100mm / 251 mm

430 mm

418mm

152mm

Wilo Para ST 15-130/7-50 iPWM2

Kit supplementare per il bilanciamento della quantità di calore

Kit supplementare per il bilanciamento della quantità di calore nelle stazione a 3 linee

costituito da:

- regolatore SC3.10 con 2 x attacchi di rete e 2 x cavi pompa preconfezionati, 5 x sensori di temperatura Pt1000

- staffa del regolatore per il fissaggio semplice sulla stazione solare

- contatore di portata per il montaggio alla stazione

- raccordo a T con sonda a immersione del sensore per il montaggio alla stazione solare

Raccorderia

Guarnizioni

Isolamento

Valvole antitermosifone

ottone

AFM34 / EPDM

EPP

ottone

Cod. art.

7655810WP7

Cod. art.

131911

€ / pezzo

€ / pezzo

-

-

S

o

l

a

r

B

l

o

C

®

m

i

d

i

Prezzi IVA esclusa • 05/2021 • Printed in Germany

242

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
