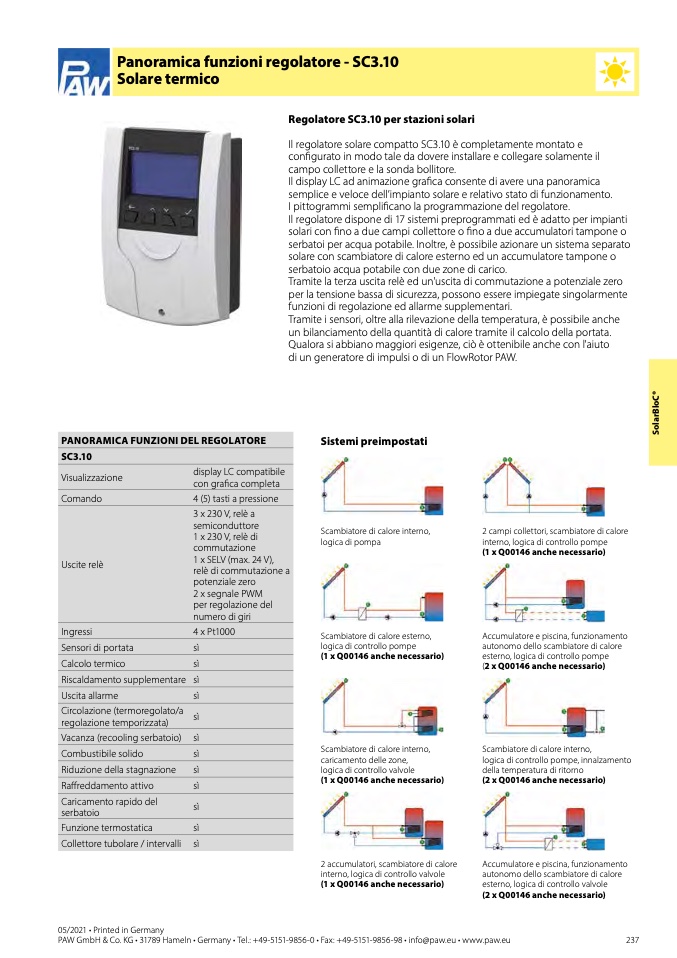

Panoramica funzioni regolatore - SC3.10

Solare termico

Regolatore SC3.10 per stazioni solari

Il regolatore solare compatto SC3.10 è completamente montato e

configurato in modo tale da dovere installare e collegare solamente il

campo collettore e la sonda bollitore.

Il display LC ad animazione grafica consente di avere una panoramica

semplice e veloce dell’impianto solare e relativo stato di funzionamento.

I pittogrammi semplificano la programmazione del regolatore.

Il regolatore dispone di 17 sistemi preprogrammati ed è adatto per impianti

solari con fino a due campi collettore o fino a due accumulatori tampone o

serbatoi per acqua potabile. Inoltre, è possibile azionare un sistema separato

solare con scambiatore di calore esterno ed un accumulatore tampone o

serbatoio acqua potabile con due zone di carico.

Tramite la terza uscita relè ed un'uscita di commutazione a potenziale zero

per la tensione bassa di sicurezza, possono essere impiegate singolarmente

funzioni di regolazione ed allarme supplementari.

Tramite i sensori, oltre alla rilevazione della temperatura, è possibile anche

un bilanciamento della quantità di calore tramite il calcolo della portata.

Qualora si abbiano maggiori esigenze, ciò è ottenibile anche con l'aiuto

di un generatore di impulsi o di un FlowRotor PAW.

PANORAMICA FUNZIONI DEL REGOLATORE

SC3.10

Visualizzazione

display LC compatibile

con grafica completa

Comando

4 (5) tasti a pressione

Uscite relè

3 x 230 V, relè a

semiconduttore

1 x 230 V, relè di

commutazione

1 x SELV (max. 24 V),

relè di commutazione a

potenziale zero

2 x segnale PWM

per regolazione del

numero di giri

Ingressi

4 x Pt1000

Sensori di portata

sì

Calcolo termico

sì

Riscaldamento supplementare

sì

Uscita allarme

sì

Circolazione (termoregolato/a

regolazione temporizzata)

sì

Vacanza (recooling serbatoio)

sì

Combustibile solido

sì

Riduzione della stagnazione

sì

Raffreddamento attivo

sì

Caricamento rapido del

serbatoio

sì

Funzione termostatica

sì

Collettore tubolare / intervalli

sì

Sistemi preimpostati

Scambiatore di calore interno,

logica di pompa

Scambiatore di calore esterno,

logica di controllo pompe

(1 x Q00146 anche necessario)

Scambiatore di calore interno,

caricamento delle zone,

logica di controllo valvole

(1 x Q00146 anche necessario)

2 accumulatori, scambiatore di calore

interno, logica di controllo valvole

(1 x Q00146 anche necessario)

2 campi collettori, scambiatore di calore

interno, logica di controllo pompe

(1 x Q00146 anche necessario)

Accumulatore e piscina, funzionamento

autonomo dello scambiatore di calore

esterno, logica di controllo pompe

(2 x Q00146 anche necessario)

Scambiatore di calore interno,

logica di controllo pompe, innalzamento

della temperatura di ritorno

(2 x Q00146 anche necessario)

Accumulatore e piscina, funzionamento

autonomo dello scambiatore di calore

esterno, logica di controllo valvole

(2 x Q00146 anche necessario)
