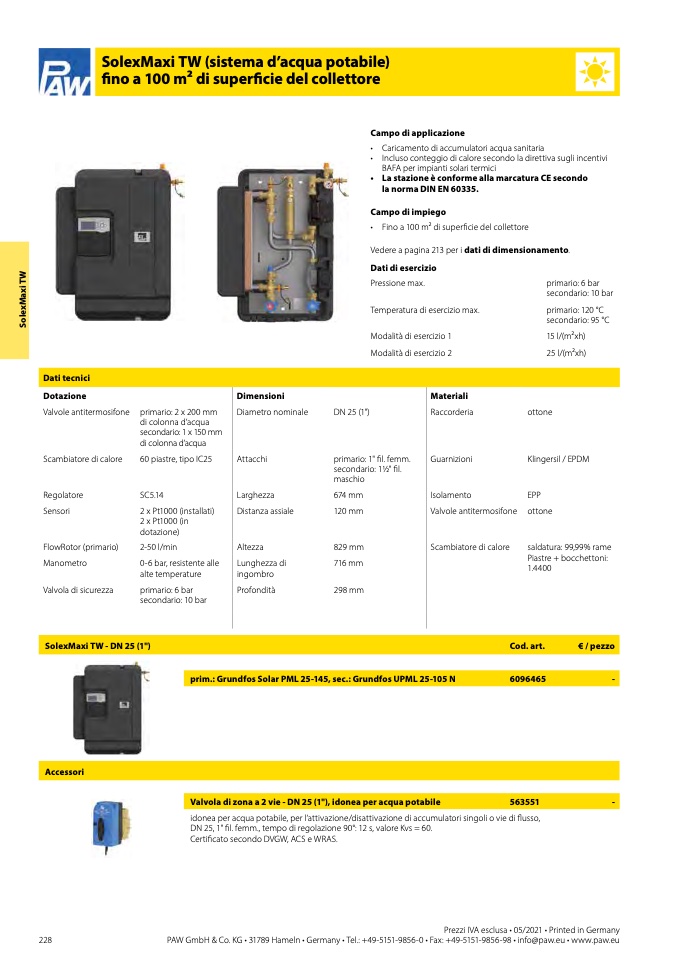

Dati tecnici
SolexMaxi TW (sistema d’acqua potabile)
fino a 100 m2 di superficie del collettore
Campo di applicazione
• Caricamento di accumulatori acqua sanitaria
• Incluso conteggio di calore secondo la direttiva sugli incentivi
BAFA per impianti solari termici
• La stazione è conforme alla marcatura CE secondo
la norma DIN EN 60335.
Campo di impiego
• Fino a 100 m2 di superficie del collettore
Vedere a pagina 213 per i dati di dimensionamento.
Dati di esercizio
Pressione max.
Temperatura di esercizio max.
Modalità di esercizio 1
Modalità di esercizio 2
primario: 6 bar
secondario: 10 bar
primario: 120 °C
secondario: 95 °C
15 l/(m2xh)
25 l/(m2xh)
Dotazione
Valvole antitermosifone
Scambiatore di calore
Regolatore
Sensori
FlowRotor (primario)
Manometro
Valvola di sicurezza
primario: 2 x 200 mm
di colonna d’acqua
secondario: 1 x 150 mm
di colonna d’acqua
60 piastre, tipo IC25
SC5.14
2 x Pt1000 (installati)
2 x Pt1000 (in
dotazione)
2-50 l/min
0-6 bar, resistente alle
alte temperature
primario: 6 bar
secondario: 10 bar
Diametro nominale
Attacchi
Larghezza
Distanza assiale
Altezza
Lunghezza di
ingombro
Profondità
DN 25 (1")
primario: 1" fil. femm.
secondario: 11⁄2" fil.
maschio
674mm
120mm
829 mm
716 mm
298 mm
Raccorderia
Guarnizioni
Isolamento
Valvole antitermosifone
Scambiatore di calore
ottone
Klingersil / EPDM
EPP
ottone
saldatura: 99,99% rame
Piastre + bocchettoni:
1.4400
SolexMaxi TW - DN 25 (1")
Accessori
Dimensioni
prim.: Grundfos Solar PML 25-145, sec.: Grundfos UPML 25-105 N
Valvola di zona a 2 vie - DN 25 (1"), idonea per acqua potabile
idonea per acqua potabile, per l’attivazione/disattivazione di accumulatori singoli o vie di flusso,
DN 25, 1" fil. femm., tempo di regolazione 90°: 12 s, valore Kvs = 60.
Certificato secondo DVGW, ACS e WRAS.
Materiali
Cod. art.
6096465
563551
€ / pezzo
-
-
S
o
l
e
x
M
a
x
i
T
W
Prezzi IVA esclusa • 05/2021 • Printed in Germany
228
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
