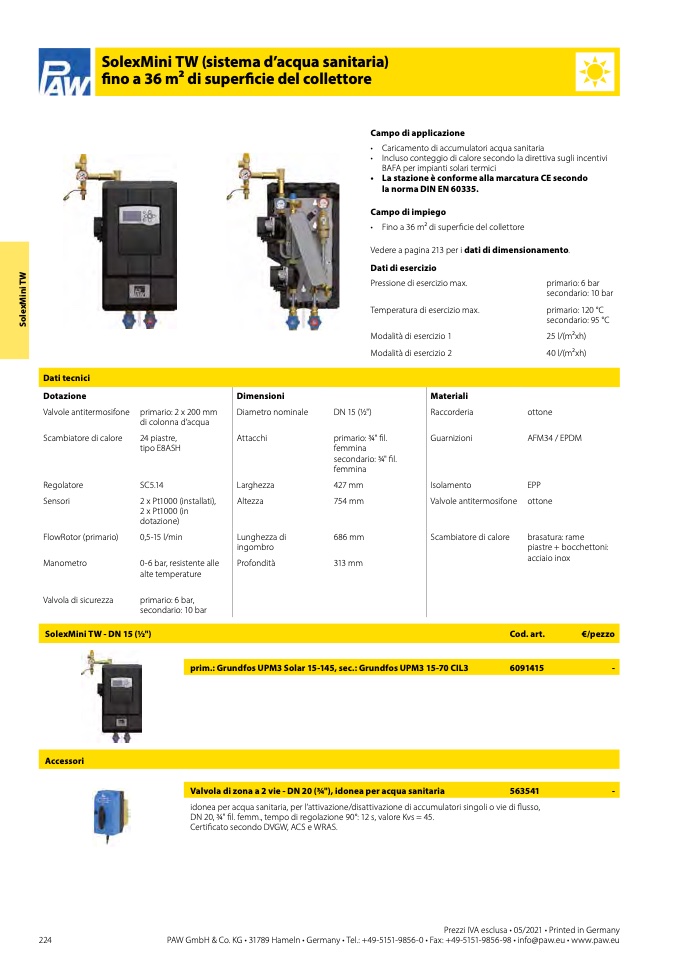

Dati tecnici
SolexMini TW (sistema d’acqua sanitaria)
fino a 36 m2 di superficie del collettore
Campo di applicazione
• Caricamento di accumulatori acqua sanitaria
• Incluso conteggio di calore secondo la direttiva sugli incentivi
BAFA per impianti solari termici
• La stazione è conforme alla marcatura CE secondo
la norma DIN EN 60335.
Campo di impiego
• Fino a 36 m2 di superficie del collettore
Vedere a pagina 213 per i dati di dimensionamento.
Dati di esercizio
Pressione di esercizio max.
Temperatura di esercizio max.
Modalità di esercizio 1
Modalità di esercizio 2
primario: 6 bar
secondario: 10 bar
primario: 120 °C
secondario: 95 °C
25 l/(m2xh)
40 l/(m2xh)
Dotazione
Valvole antitermosifone
Scambiatore di calore
Regolatore
Sensori
FlowRotor (primario)
Manometro
Valvola di sicurezza
primario: 2 x 200 mm
di colonna d’acqua
24 piastre,
tipo E8ASH
SC5.14
2 x Pt1000 (installati),
2 x Pt1000 (in
dotazione)
0,5-15 l/min
0-6 bar, resistente alle
alte temperature
primario: 6 bar,
secondario: 10 bar
Diametro nominale
Attacchi
Larghezza
Altezza
Lunghezza di
ingombro
Profondità
DN 15 (1⁄2")
primario: 3⁄4" fil.
femmina
secondario: 3⁄4" fil.
femmina
427 mm
754 mm
686 mm
313 mm
Raccorderia
Guarnizioni
Isolamento
Valvole antitermosifone
Scambiatore di calore
ottone
AFM34 / EPDM
EPP
ottone
brasatura: rame
piastre + bocchettoni:
acciaio inox
SolexMini TW - DN 15 (1⁄2")
Accessori
Dimensioni
prim.: Grundfos UPM3 Solar 15-145, sec.: Grundfos UPM3 15-70 CIL3
Valvola di zona a 2 vie - DN 20 (3⁄4"), idonea per acqua sanitaria
idonea per acqua sanitaria, per l’attivazione/disattivazione di accumulatori singoli o vie di flusso,
DN 20, 3⁄4" fil. femm., tempo di regolazione 90°: 12 s, valore Kvs = 45.
Certificato secondo DVGW, ACS e WRAS.
Materiali
Cod. art.
6091415
563541
€/pezzo
-
-
S
o
l
e
x
M
i
n
i
T
W
Prezzi IVA esclusa • 05/2021 • Printed in Germany
224
