Dati tecnici

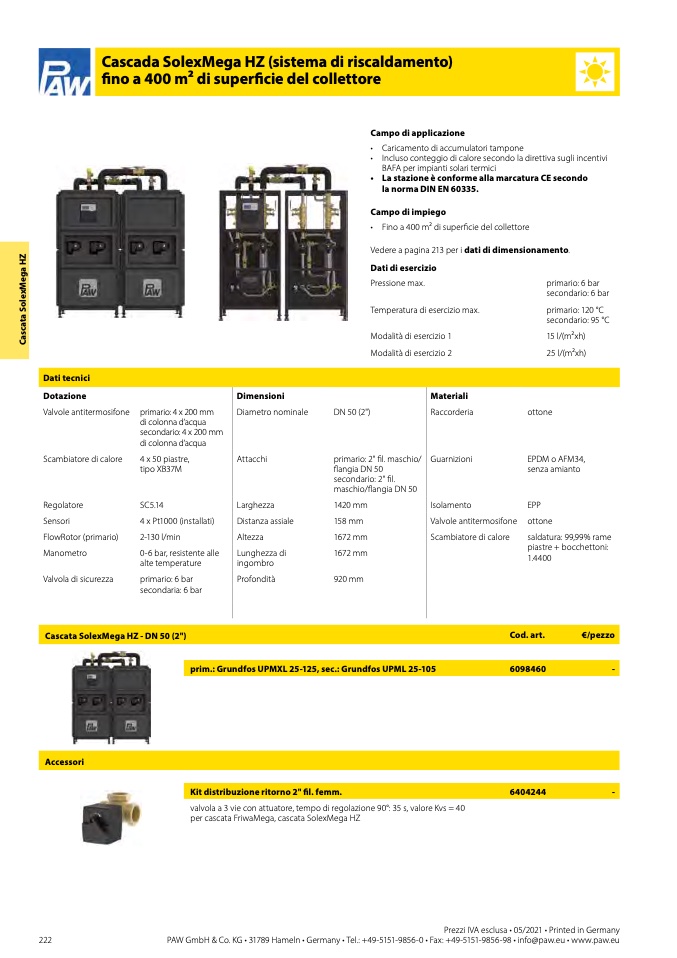

Cascada SolexMega HZ (sistema di riscaldamento)
fino a 400 m2 di superficie del collettore
Campo di applicazione
• Caricamento di accumulatori tampone
• Incluso conteggio di calore secondo la direttiva sugli incentivi
BAFA per impianti solari termici
• La stazione è conforme alla marcatura CE secondo
la norma DIN EN 60335.
Campo di impiego
• Fino a 400 m2 di superficie del collettore
Vedere a pagina 213 per i dati di dimensionamento.
Dati di esercizio
Pressione max.
Temperatura di esercizio max.
Modalità di esercizio 1
Modalità di esercizio 2
primario: 6 bar
secondario: 6 bar
primario: 120 °C
secondario: 95 °C
15 l/(m2xh)
25 l/(m2xh)
Dotazione
Valvole antitermosifone
Scambiatore di calore
Regolatore
Sensori
FlowRotor (primario)
Manometro
Valvola di sicurezza
primario: 4 x 200 mm
di colonna d’acqua
secondario: 4 x 200 mm
di colonna d’acqua
4 x 50 piastre,
tipo XB37M
SC5.14
4 x Pt1000 (installati)
2-130 l/min
0-6 bar, resistente alle
alte temperature
primario: 6 bar
secondaria: 6 bar
Diametro nominale
Attacchi
Larghezza
Distanza assiale
Altezza
Lunghezza di
ingombro
Profondità
DN 50 (2")
primario: 2" fil. maschio/
flangia DN 50
secondario: 2" fil.
maschio/flangia DN 50
1420 mm
158 mm
1672 mm
1672 mm
920 mm
Raccorderia
Guarnizioni
Isolamento
Valvole antitermosifone
Scambiatore di calore
ottone
EPDM o AFM34,
senza amianto
EPP
ottone
saldatura: 99,99% rame
piastre + bocchettoni:
1.4400
Cascata SolexMega HZ - DN 50 (2")
Accessori
Dimensioni
prim.: Grundfos UPMXL 25-125, sec.: Grundfos UPML 25-105
Kit distribuzione ritorno 2" fil. femm.
valvola a 3 vie con attuatore, tempo di regolazione 90°: 35 s, valore Kvs = 40
per cascata FriwaMega, cascata SolexMega HZ
Materiali
Cod. art.
6098460
6404244
€/pezzo
-
-
C
a
s
c
a
t
a
S
o
l
e
x
M
e
g
a
H
Z
Prezzi IVA esclusa • 05/2021 • Printed in Germany
222
