Campo di applicazione
• Caricamento di accumulatori tampone
• Incluso conteggio di calore secondo la direttiva sugli incentivi
BAFA per impianti solari termici
• La stazione è conforme alla marcatura CE secondo
la norma DIN EN 60335.
Campo di impiego
• Fino a 60 m2 di superficie del collettore
Vedere a pagina 213 per i dati di dimensionamento.
Dati tecnici
Dotazione

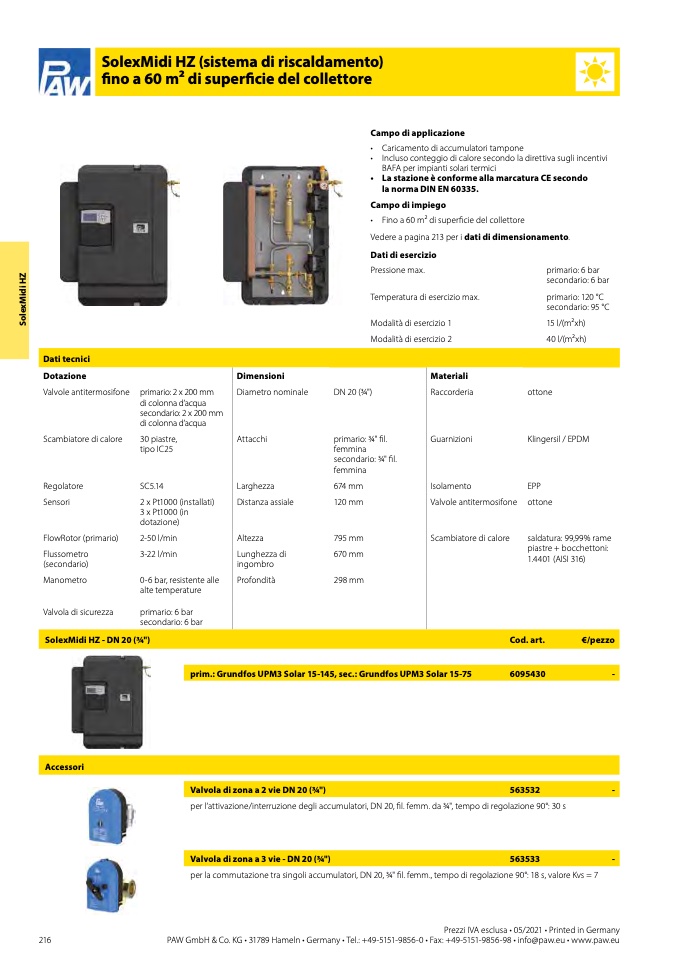

SolexMidi HZ (sistema di riscaldamento)
fino a 60 m2 di superficie del collettore
Dimensioni
Dati di esercizio
Pressione max.
Temperatura di esercizio max.
Modalità di esercizio 1
Modalità di esercizio 2
primario: 6 bar
secondario: 6 bar
primario: 120 °C
secondario: 95 °C
15 l/(m2xh)
40 l/(m2xh)
Materiali
Valvole antitermosifone
Scambiatore di calore
Regolatore
Sensori
FlowRotor (primario)
Flussometro
(secondario)
Manometro
Valvola di sicurezza
primario: 2 x 200 mm
di colonna d’acqua
secondario: 2 x 200 mm
di colonna d’acqua
30 piastre,
tipo IC25
SC5.14
2 x Pt1000 (installati)
3 x Pt1000 (in
dotazione)
2-50 l/min
3-22 l/min
0-6 bar, resistente alle
alte temperature
primario: 6 bar
secondario: 6 bar
SolexMidi HZ - DN 20 (3⁄4")
Accessori
Diametro nominale
Attacchi
Larghezza
Distanza assiale
Altezza
Lunghezza di
ingombro
Profondità
DN 20 (3⁄4")
primario: 3⁄4" fil.
femmina
secondario: 3⁄4" fil.
femmina
674mm
120mm
795 mm
670 mm
298 mm
prim.: Grundfos UPM3 Solar 15-145, sec.: Grundfos UPM3 Solar 15-75
Valvola di zona a 2 vie DN 20 (3⁄4")
per l’attivazione/interruzione degli accumulatori, DN 20, fil. femm. da 3⁄4", tempo di regolazione 90°: 30 s
Valvola di zona a 3 vie - DN 20 (3⁄4")
Raccorderia
Guarnizioni
Isolamento
Valvole antitermosifone
Scambiatore di calore
ottone
Klingersil / EPDM
EPP
ottone
saldatura: 99,99% rame
piastre + bocchettoni:
1.4401 (AISI 316)
Cod. art.
6095430
563532
563533
€/pezzo
-
-
-
per la commutazione tra singoli accumulatori, DN 20, 3⁄4" fil. femm., tempo di regolazione 90°: 18 s, valore Kvs = 7
Prezzi IVA esclusa • 05/2021 • Printed in Germany
216
