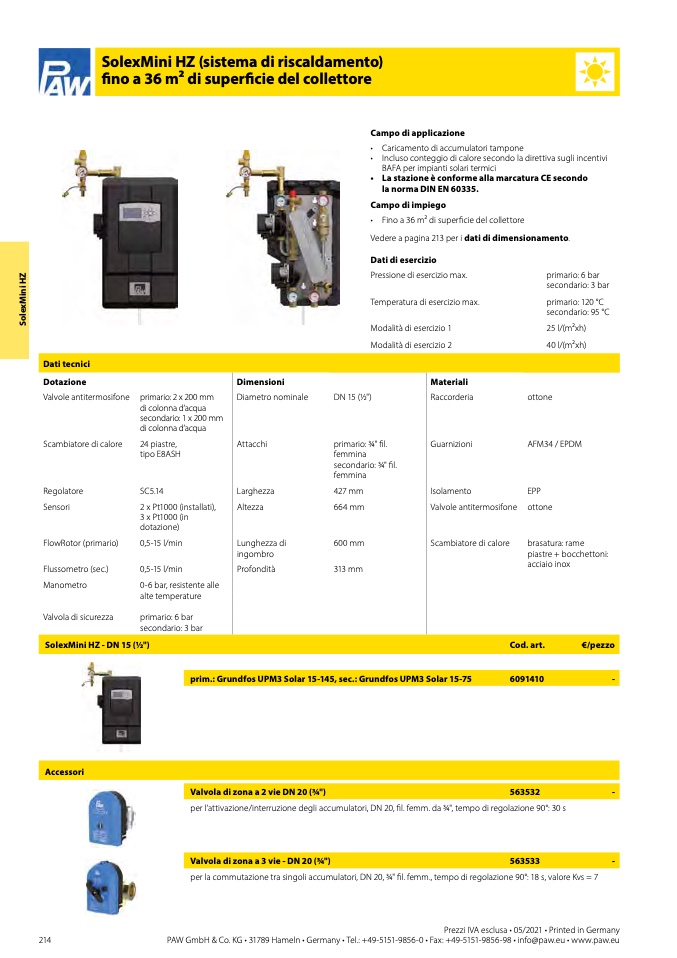

Campo di applicazione
• Caricamento di accumulatori tampone
• Incluso conteggio di calore secondo la direttiva sugli incentivi
BAFA per impianti solari termici
• La stazione è conforme alla marcatura CE secondo
la norma DIN EN 60335.
Campo di impiego
• Fino a 36 m2 di superficie del collettore
Vedere a pagina 213 per i dati di dimensionamento.
Dati tecnici
Dotazione
SolexMini HZ (sistema di riscaldamento)
fino a 36 m2 di superficie del collettore
Dimensioni
Dati di esercizio
Pressione di esercizio max.
Temperatura di esercizio max.
Modalità di esercizio 1
Modalità di esercizio 2
primario: 6 bar
secondario: 3 bar
primario: 120 °C
secondario: 95 °C
25 l/(m2xh)
40 l/(m2xh)
Materiali
Valvole antitermosifone
Scambiatore di calore
Regolatore
Sensori
FlowRotor (primario)
Flussometro (sec.)
Manometro
Valvola di sicurezza
primario: 2 x 200 mm
di colonna d’acqua
secondario: 1 x 200 mm
di colonna d’acqua
24 piastre,
tipo E8ASH
SC5.14
2 x Pt1000 (installati),
3 x Pt1000 (in
dotazione)
0,5-15 l/min
0,5-15 l/min
0-6 bar, resistente alle
alte temperature
primario: 6 bar
secondario: 3 bar
SolexMini HZ - DN 15 (1⁄2")
Accessori
Diametro nominale
Attacchi
Larghezza
Altezza
Lunghezza di
ingombro
Profondità
DN 15 (1⁄2")
primario: 3⁄4" fil.
femmina
secondario: 3⁄4" fil.
femmina
427 mm
664 mm
600 mm
313 mm
prim.: Grundfos UPM3 Solar 15-145, sec.: Grundfos UPM3 Solar 15-75
Valvola di zona a 2 vie DN 20 (3⁄4")
per l’attivazione/interruzione degli accumulatori, DN 20, fil. femm. da 3⁄4", tempo di regolazione 90°: 30 s
Valvola di zona a 3 vie - DN 20 (3⁄4")
Raccorderia
Guarnizioni
Isolamento
Valvole antitermosifone
Scambiatore di calore
ottone
AFM34 / EPDM
EPP
ottone
brasatura: rame
piastre + bocchettoni:
acciaio inox
Cod. art.
6091410
563532
563533
€/pezzo
-
-
-
per la commutazione tra singoli accumulatori, DN 20, 3⁄4" fil. femm., tempo di regolazione 90°: 18 s, valore Kvs = 7
