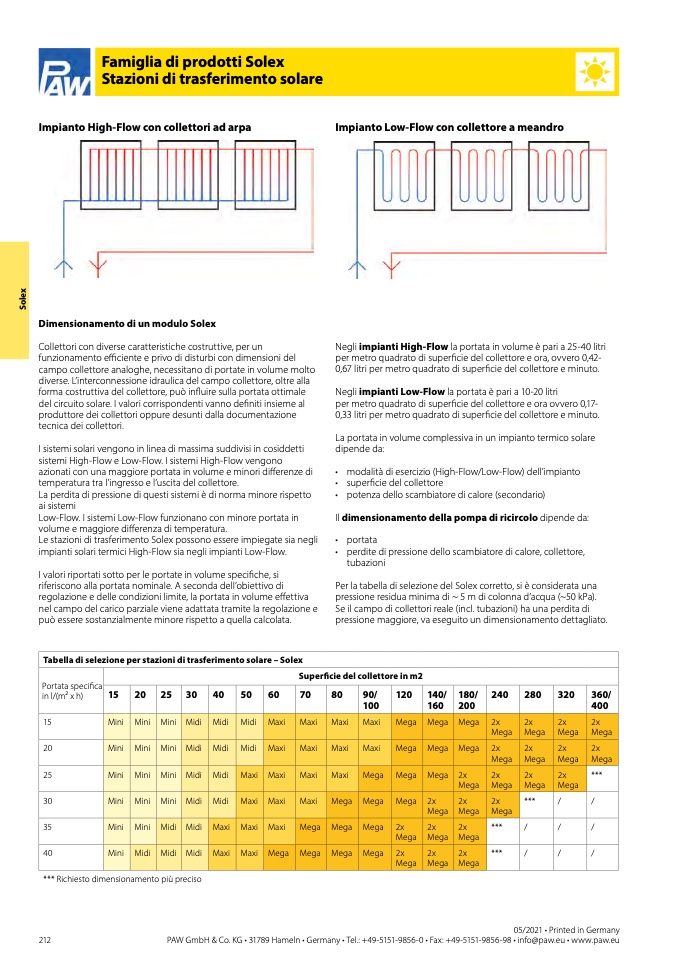

Famiglia di prodotti Solex
Stazioni di trasferimento solare
Tabella di selezione per stazioni di trasferimento solare – Solex
Portata specifica
in l/(m2 x h)
Superficie del collettore in m2
15
20
25
30
40
50
60
70
80
90/
100
120
140/
160
180/
200
240
280
320
360/
400
15
20
25
Mini
Mini
Mini
Mini
Mini
Mini
Mini
Mini
Mini
Midi
Midi
Midi
Midi
Midi
Midi
Midi
Midi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Maxi
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
2x
Mega
***
30
Mini
Mini
Mini
Midi
Midi
Maxi
Maxi
Maxi
Mega
Mega
Mega
2x
Mega
2x
Mega
2x
Mega
***
/
/
35
Mini
Mini
Midi
Midi
Maxi
Maxi
Maxi
Mega
Mega
Mega
2x
Mega
2x
Mega
2x
Mega
***
/
/
/
40
Mini
Midi
Midi
Midi
Maxi
Maxi
Mega
Mega
Mega
Mega
2x
Mega
2x
Mega
2x
Mega
***
/
/
/
Impianto High-Flow con collettori ad arpa
Dimensionamento di un modulo Solex
Collettori con diverse caratteristiche costruttive, per un
funzionamento efficiente e privo di disturbi con dimensioni del
campo collettore analoghe, necessitano di portate in volume molto
diverse. L’interconnessione idraulica del campo collettore, oltre alla
forma costruttiva del collettore, può influire sulla portata ottimale
del circuito solare. I valori corrispondenti vanno definiti insieme al
produttore dei collettori oppure desunti dalla documentazione
tecnica dei collettori.
I sistemi solari vengono in linea di massima suddivisi in cosiddetti
sistemi High-Flow e Low-Flow. I sistemi High-Flow vengono
azionati con una maggiore portata in volume e minori di
fferenze di
temperatura tra l’ingresso e l’uscita del collettore.
La perdita di pressione di questi sistemi è di norma minore rispetto
ai sistemi
Low-Flow. I sistemi Low-Flow funzionano con minore portata in
volume e maggiore differenza di temperatura.
Le stazioni di trasferimento Solex possono essere impiegate sia negli
impianti solari termici High-Flow sia negli impianti Low-Flow.
I valori riportati sotto per le portate in volume speci
fiche, si
riferiscono alla portata nominale. A seconda dell’obiettivo di
regolazione e delle condizioni limite, la portata in volume effettiva
nel campo del carico parziale viene adattata tramite la regolazione e
può essere sostanzialmente minore rispetto a quella calcolata.
Impianto Low-Flow con collettore a meandro
Negli impianti High-Flow la portata in volume è pari a 25-40 litri
per metro quadrato di superficie del collettore e ora, ovvero 0,42-
0,67 litri per metro quadrato di superficie del collettore e minuto.
Negli impianti Low-Flow la portata è pari a 10-20 litri
per metro quadrato di superficie del collettore e ora ovvero 0,17-
0,33 litri per metro quadrato di superficie del collettore e minuto.
La portata in volume complessiva in un impianto termico solare
dipende da:
• modalità di esercizio (High-Flow/Low-Flow) dell’impianto
• superficie del collettore
• potenza dello scambiatore di calore (secondario)
Il dimensionamento della pompa di ricircolo dipende da:
• portata
• perdite di pressione dello scambiatore di calore, collettore,
tubazioni
Per la tabella di selezione del Solex corretto, si è considerata una
pressione residua minima di ~ 5 m di colonna d’acqua (~50 kPa).
Se il campo di collettori reale (incl. tubazioni) ha una perdita di
pressione maggiore, va eseguito un dimensionamento dettagliato.
*** Richiesto dimensionamento più preciso
