Campo di applicazione

• Per il caricamento/preriscaldamento di accumulatori di

acqua sanitaria in grossi impianti di accumulatori tampone

con grande volume di erogazione

La stazione è conforme alla marcatura CE secondo

la norma DIN EN 60335 e certificata SSGIA e ACS.

Campo di impiego

• In impianti solari termici

• In impianti con caldaia a combustibile solido,

caldaia a gasolio/gas.

• Collegamento a un accumulatore tampone

• Fino a 63 l/min

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Portata min.

Portata max.

Capacità di trasmissione 1

primario: 3 bar, sec.: 10 bar

2-95 °C

2 l/min

63 l/min

175 kW

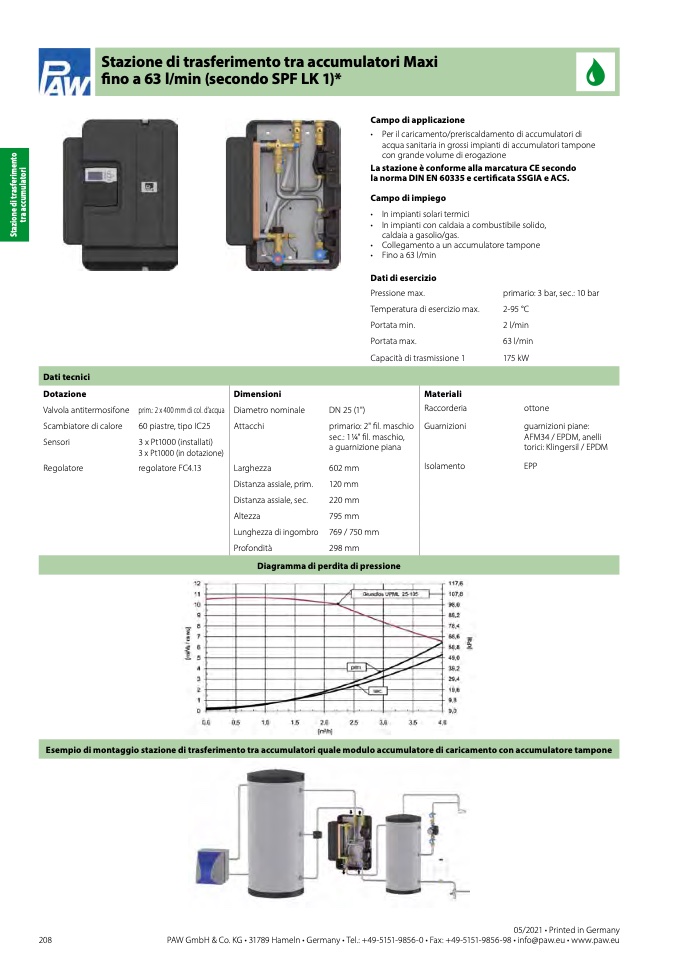

Stazione di trasferimento tra accumulatori Maxi

fino a 63 l/min (secondo SPF LK 1)*

Dati tecnici

Dotazione

Valvola antitermosifone

Scambiatore di calore

Sensori

Regolatore

prim.: 2 x 400 mm di col. d’acqua

60 piastre, tipo IC25

3 x Pt1000 (installati)

3 x Pt1000 (in dotazione)

regolatore FC4.13

Dimensioni

Diametro nominale

Attacchi

Larghezza

Distanza assiale, prim.

Distanza assiale, sec.

Altezza

Lunghezza di ingombro

Profondità

DN 25 (1")

primario: 2" fil. maschio

sec.: 11⁄4" fil. maschio,

a guarnizione piana

602 mm

120 mm

220 mm

795 mm

769 / 750 mm

298 mm

Materiali

Raccorderia

Guarnizioni

Isolamento

ottone

guarnizioni piane:

AFM34 / EPDM, anelli

torici: Klingersil / EPDM

EPP

Diagramma di perdita di pressione

Esempio di montaggio stazione di trasferimento tra accumulatori quale modulo accumulatore di caricamento con accumulatore tampone
