Campo di applicazione

• Per il caricamento/preriscaldamento di accumulatori di acqua

sanitaria in grossi impianti di accumulatori tampone con

grande volume di erogazione

La stazione è conforme alla marcatura CE secondo

la norma DIN EN 60335 e certificata SSGIA e ACS.

Campo di impiego

• In impianti solari termici

• In impianti con caldaia a combustibile solido,

caldaia a gasolio/gas.

• Collegamento a un accumulatore tampone

• Fino a 33 l/min

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Portata min.

Portata max.

Capacità di trasmissione 1

primario: 3 bar, sec.: 10 bar

2-95 °C

2 l/min

33 l/min

92 kW

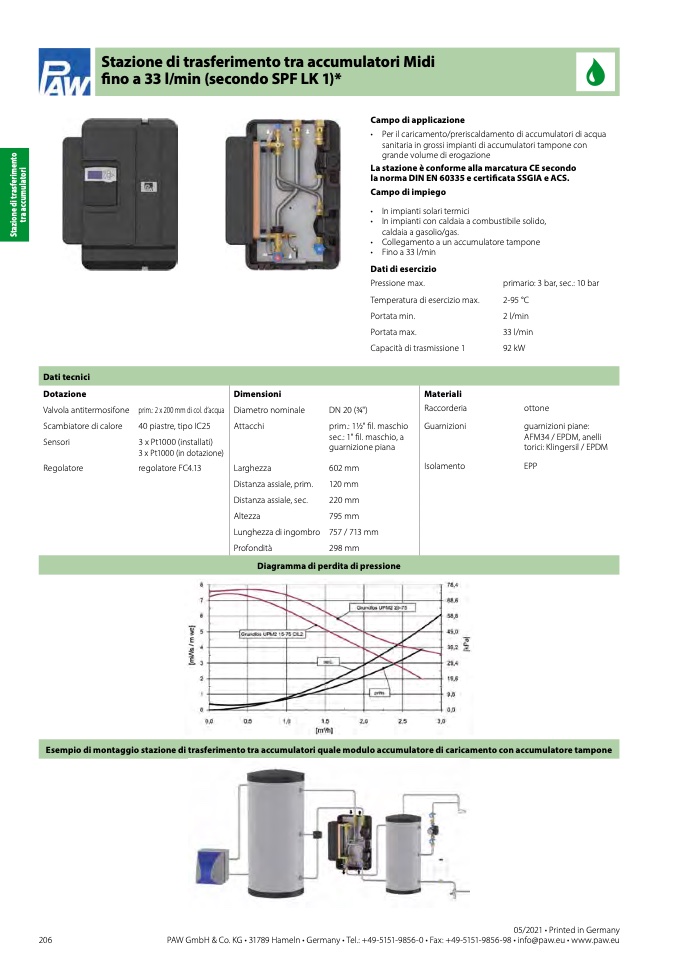

Stazione di trasferimento tra accumulatori Midi

fino a 33 l/min (secondo SPF LK 1)*

Dati tecnici

Dotazione

Valvola antitermosifone

Scambiatore di calore

Sensori

Regolatore

prim.: 2 x 200 mm di col. d’acqua

40 piastre, tipo IC25

3 x Pt1000 (installati)

3 x Pt1000 (in dotazione)

regolatore FC4.13

Dimensioni

Diametro nominale

Attacchi

Larghezza

Distanza assiale, prim.

Distanza assiale, sec.

Altezza

Lunghezza di ingombro

Profondità

DN 20 (3⁄4")

prim.: 11⁄2" fil. maschio

sec.: 1" fil. maschio, a

guarnizione piana

602 mm

120 mm

220 mm

795 mm

757 / 713 mm

298 mm

Materiali

Raccorderia

Guarnizioni

Isolamento

ottone

guarnizioni piane:

AFM34 / EPDM, anelli

torici: Klingersil / EPDM

EPP

Diagramma di perdita di pressione

Esempio di montaggio stazione di trasferimento tra accumulatori quale modulo accumulatore di caricamento con accumulatore tampone

S

t

a

z

i

o

n

e

d

i

t

r

a

s

f

e

r

i

m

e

n

t

o

t

r

a

a

c

c

u

m

u

l

a

t

o

r

i

05/2021 • Printed in Germany

206
