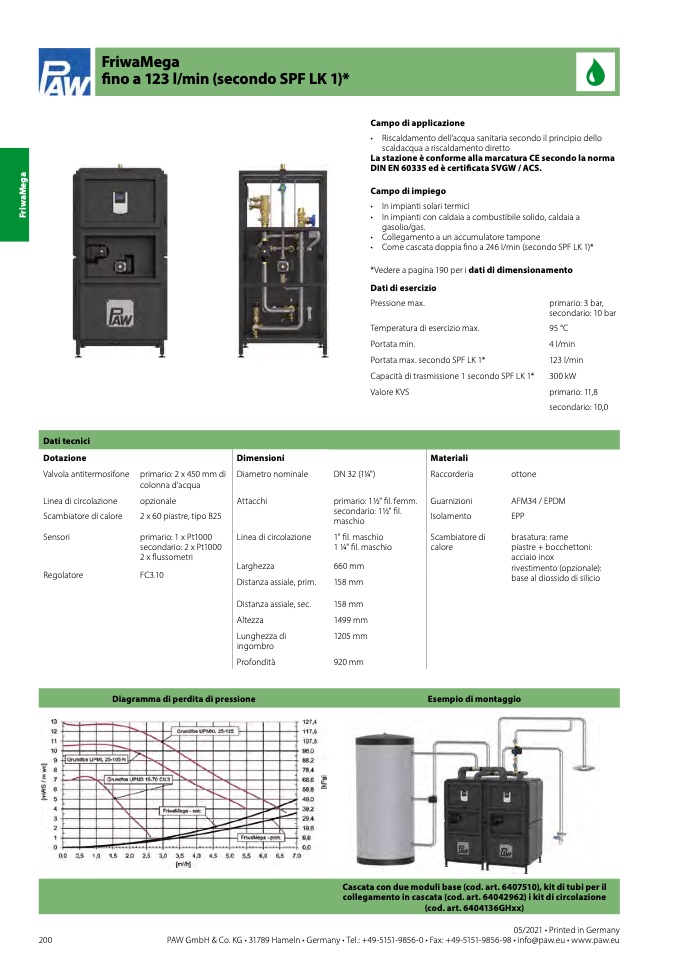

Dati tecnici

FriwaMega

fino a 123 l/min (secondo SPF LK 1)*

Campo di applicazione

• Riscaldamento dell’acqua sanitaria secondo il principio dello

scaldacqua a riscaldamento diretto

La stazione è conforme alla marcatura CE secondo la norma

DIN EN 60335 ed è certificata SVGW / ACS.

Campo di impiego

• In impianti solari termici

• In impianti con caldaia a combustibile solido, caldaia a

gasolio/gas.

• Collegamento a un accumulatore tampone

• Come cascata doppia fino a 246 l/min (secondo SPF LK 1)*

*Vedere a pagina 190 per i dati di dimensionamento

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Portata min.

Portata max. secondo SPF LK 1*

Capacità di trasmissione 1 secondo SPF LK 1*

Valore KVS

primario: 3 bar,

secondario: 10 bar

95 °C

4 l/min

123 l/min

300 kW

primario: 11,8

secondario: 10,0

Dotazione

Valvola antitermosifone

Linea di circolazione

Scambiatore di calore

Sensori

Regolatore

primario: 2 x 450 mm di

colonna d’acqua

opzionale

2 x 60 piastre, tipo B25

primario: 1 x Pt1000

secondario: 2 x Pt1000

2 x flussometri

FC3.10

Diametro nominale

Attacchi

Linea di circolazione

Larghezza

Distanza assiale, prim.

Distanza assiale, sec.

Altezza

Lunghezza di

ingombro

Profondità

DN 32 (11⁄4")

primario: 11⁄2" fil. femm.

secondario: 11⁄2" fil.

maschio

1" fil. maschio

1 1⁄4" fil. maschio

660 mm

158 mm

158 mm

1499 mm

1205 mm

920 mm

Materiali

Raccorderia

Guarnizioni

Isolamento

Scambiatore di

calore

ottone

AFM34 / EPDM

EPP

brasatura: rame

piastre + bocchettoni:

acciaio inox

rivestimento (opzionale):

base al diossido di silicio

Diagramma di perdita di pressione

Dimensioni

05/2021 • Printed in Germany

200

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

Esempio di montaggio

Cascata con due moduli base (cod. art. 6407510), kit di tubi per il

collegamento in cascata (cod. art. 64042962) i kit di circolazione

(cod. art. 6404136GHxx)
