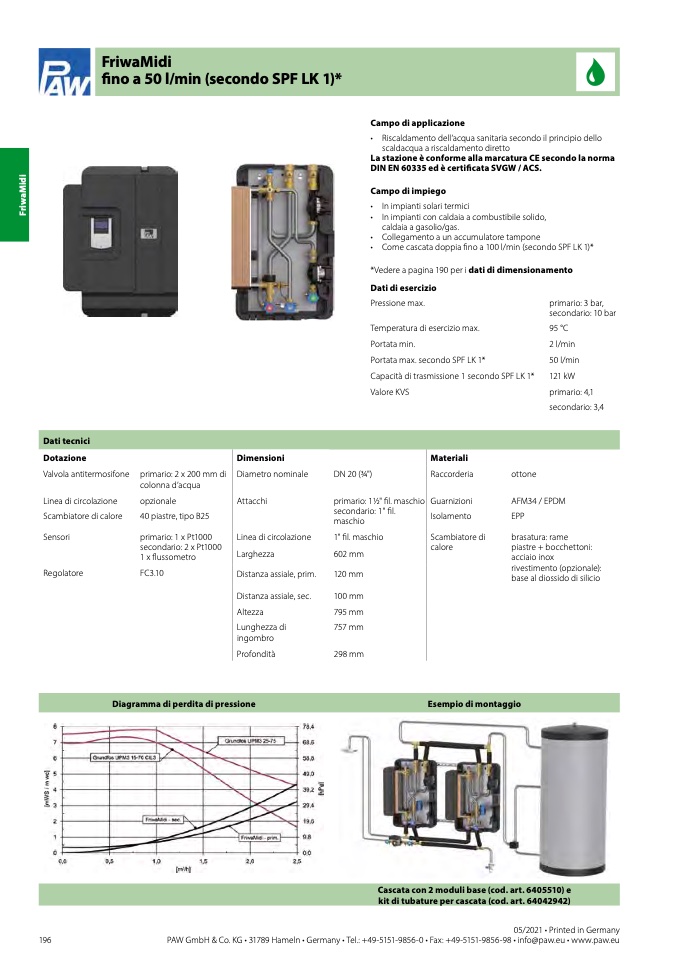

Campo di applicazione

• Riscaldamento dell’acqua sanitaria secondo il principio dello

scaldacqua a riscaldamento diretto

La stazione è conforme alla marcatura CE secondo la norma

DIN EN 60335 ed è certificata SVGW / ACS.

Campo di impiego

• In impianti solari termici

• In impianti con caldaia a combustibile solido,

caldaia a gasolio/gas.

• Collegamento a un accumulatore tampone

• Come cascata doppia fino a 100 l/min (secondo SPF LK 1)*

*Vedere a pagina 190 per i dati di dimensionamento

Dati di esercizio

Dati tecnici

FriwaMidi

fino a 50 l/min (secondo SPF LK 1)*

Pressione max.

Temperatura di esercizio max.

Portata min.

Portata max. secondo SPF LK 1*

Capacità di trasmissione 1 secondo SPF LK 1*

Valore KVS

primario: 3 bar,

secondario: 10 bar

95 °C

2 l/min

50 l/min

121 kW

primario: 4,1

secondario: 3,4

Dotazione

Valvola antitermosifone

Linea di circolazione

Scambiatore di calore

Sensori

Regolatore

primario: 2 x 200 mm di

colonna d’acqua

opzionale

40 piastre, tipo B25

primario: 1 x Pt1000

secondario: 2 x Pt1000

1 x flussometro

FC3.10

Diametro nominale

Attacchi

Linea di circolazione

Larghezza

Distanza assiale, prim.

Distanza assiale, sec.

Altezza

Lunghezza di

ingombro

Profondità

DN 20 (3⁄4")

primario: 11⁄2" fil. maschio

secondario: 1" fil.

maschio

1" fil. maschio

602 mm

120 mm

100 mm

795 mm

757 mm

298 mm

Materiali

Raccorderia

Guarnizioni

Isolamento

Scambiatore di

calore

ottone

AFM34 / EPDM

EPP

brasatura: rame

piastre + bocchettoni:

acciaio inox

rivestimento (opzionale):

base al diossido di silicio

Diagramma di perdita di pressione

Dimensioni

Esempio di montaggio

Cascata con 2 moduli base (cod. art. 6405510) e

kit di tubature per cascata (cod. art. 64042942)

F

r

i

w

a

M

i

d

i

05/2021 • Printed in Germany

196
