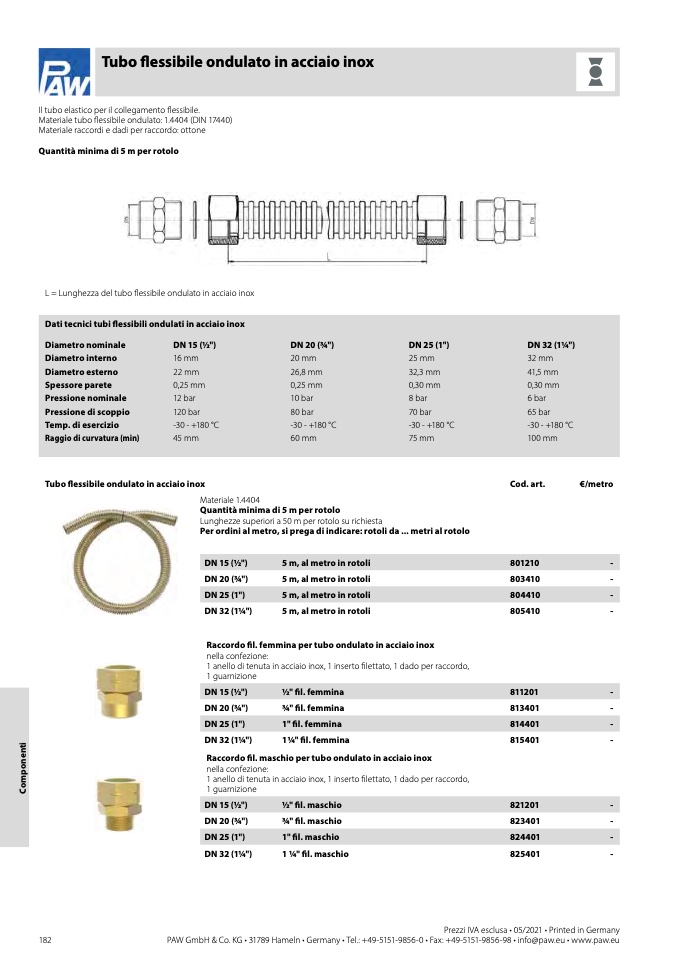

Tubo flessibile ondulato in acciaio inox
Dati tecnici tubi flessibili ondulati in acciaio inox
Diametro nominale
Diametro interno
Diametro esterno
Spessore parete
Pressione nominale
Pressione di scoppio
Temp. di esercizio
Raggio di curvatura (min)
DN 15 (1⁄2")
16mm
22 mm
0,25 mm
12bar
120bar
-30 - +180 °C
45 mm
DN 20 (3⁄4")
20 mm
26,8 mm
0,25 mm
10bar
80 bar
-30 - +180 °C
60 mm
DN 25 (1")
25 mm
32,3 mm
0,30 mm
8 bar
70 bar
-30 - +180 °C
75mm
DN 32 (11⁄4")
32mm
41,5 mm
0,30 mm
6 bar
65 bar
-30 - +180 °C
100mm
DN 15 (1⁄2")
5 m, al metro in rotoli
801210
-
DN 25 (1")
5 m, al metro in rotoli
804410
-
DN 15 (1⁄2")
1⁄2" fil. femmina
811201
-
DN 25 (1")
1" fil. femmina
814401
-
DN 15 (1⁄2")
1⁄2" fil. maschio
821201
-
DN 25 (1")
1" fil. maschio
824401
-
Il tubo elastico per il collegamento flessibile.
Materiale tubo flessibile ondulato: 1.4404 (DIN 17440)
Materiale raccordi e dadi per raccordo: ottone
Quantità minima di 5 m per rotolo
L = Lunghezza del tubo flessibile ondulato in acciaio inox
Tubo flessibile ondulato in acciaio inox
Materiale 1.4404
Quantità minima di 5 m per rotolo
Lunghezze superiori a 50 m per rotolo su richiesta
Per ordini al metro, si prega di indicare: rotoli da ... metri al rotolo
DN 20 (3⁄4")
5 m, al metro in rotoli
DN 32 (11⁄4")
5 m, al metro in rotoli
Raccordo fil. femmina per tubo ondulato in acciaio inox
nella confezione:
1 anello di tenuta in acciaio inox, 1 inserto filettato, 1 dado per raccordo,
1 guarnizione
DN 20 (3⁄4")
3⁄4" fil. femmina
DN 32 (11⁄4")
11⁄4" fil. femmina
Raccordo fil. maschio per tubo ondulato in acciaio inox
nella confezione:
1 anello di tenuta in acciaio inox, 1 inserto filettato, 1 dado per raccordo,
1 guarnizione
DN 20 (3⁄4")
3⁄4" fil. maschio
DN 32 (11⁄4")
1 1⁄4" fil. maschio
Cod. art.
€/metro
803410
-
805410
-
813401
-
815401
-
823401
-
825401
-
