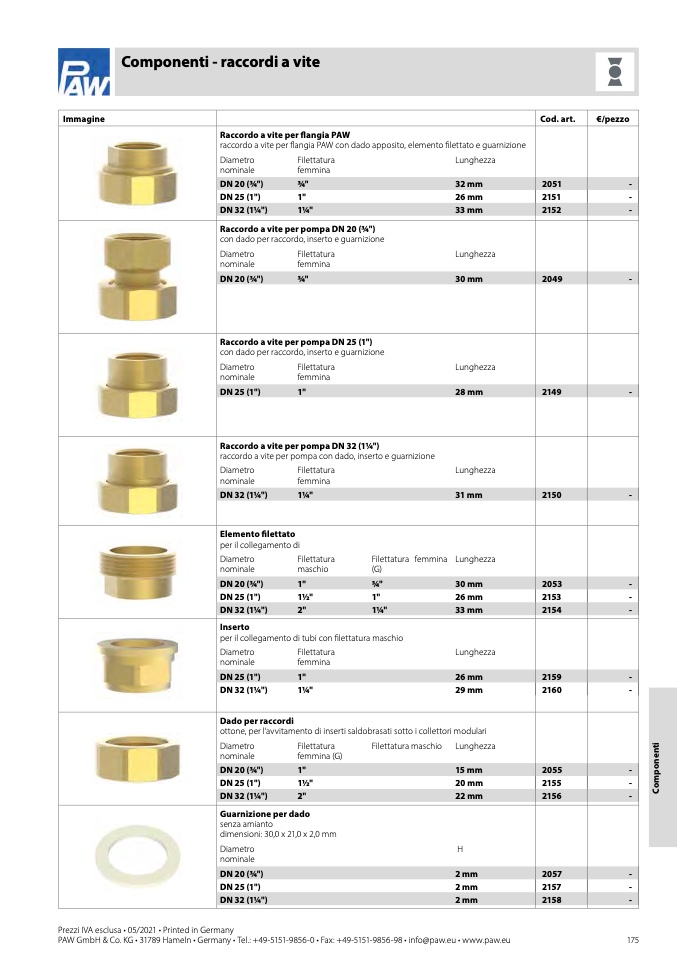

Componenti - raccordi a vite
Immagine
Cod. art.
€/pezzo
Raccordo a vite per flangia PAW
raccordo a vite per flangia PAW con dado apposito, elemento filettato e guarnizione
Diametro
Filettatura
Lunghezza
nominale
femmina
DN 20 (3⁄4")
3⁄4"
32 mm
2051
-
DN 25 (1")
1"
26 mm
2151
-
DN 32 (11⁄4")
11⁄4"
33 mm
2152
-
Raccordo a vite per pompa DN 20 (3⁄4")
con dado per raccordo, inserto e guarnizione
Diametro
Filettatura
Lunghezza
nominale
femmina
DN 20 (3⁄4")
3⁄4"
30 mm
2049
-
Raccordo a vite per pompa DN 25 (1")
con dado per raccordo, inserto e guarnizione
Diametro
Filettatura
Lunghezza
nominale
femmina
DN 25 (1")
1"
28 mm
2149
-
Raccordo a vite per pompa DN 32 (11⁄4")
raccordo a vite per pompa con dado, inserto e guarnizione
Diametro
Filettatura
Lunghezza
nominale
femmina
DN 32 (11⁄4")
11⁄4"
31 mm
2150
-
Elemento filettato
per il collegamento di
Diametro
Filettatura
Filettatura femmina Lunghezza
nominale
maschio
(G)
DN 20 (3⁄4")
1"
3⁄4"
30 mm
2053
-
DN 25 (1")
11⁄2"
1"
26 mm
2153
-
DN 32 (11⁄4")
2"
11⁄4"
33 mm
2154
-
Inserto
per il collegamento di tubi con filettatura maschio
Diametro
Filettatura
Lunghezza
nominale
femmina
DN 25 (1")
1"
26 mm
2159
-
DN 32 (11⁄4")
11⁄4"
29 mm
2160
-
Dado per raccordi
ottone, per l’avvitamento di inserti saldobrasati sotto i collettori modulari
Diametro
Filettatura
Filettatura maschio Lunghezza
nominale
femmina (G)
DN 20 (3⁄4")
1"
15 mm
2055
-
DN 25 (1")
11⁄2"
20 mm
2155
-
DN 32 (11⁄4")
2"
22 mm
2156
-
Guarnizione per dado
senza amianto
dimensioni: 30,0 x 21,0 x 2,0 mm
Diametro
H
nominale
DN 20 (3⁄4")
2 mm
2057
-
DN 25 (1")
2 mm
2157
-
DN 32 (11⁄4")
2 mm
2158
-
Prezzi IVA esclusa • 05/2021 • Printed in Germany
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
