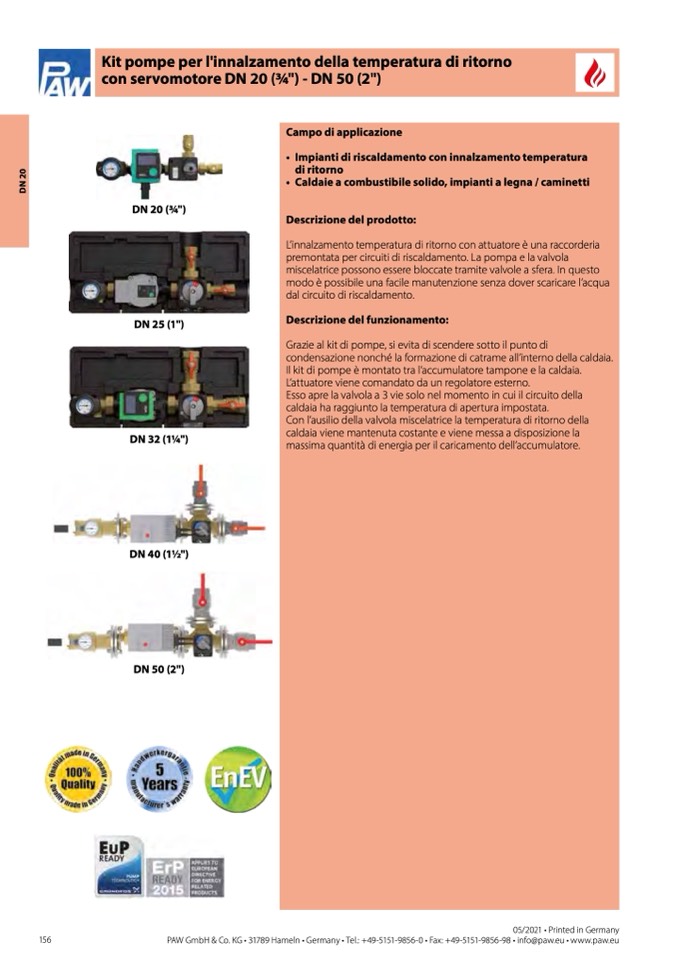

Kit pompe per l'innalzamento della temperatura di ritorno

con servomotore DN 20 (3⁄4") - DN 50 (2")

Campo di applicazione

• Impianti di riscaldamento con innalzamento temperatura

di ritorno

• Caldaieacombustibilesolido,impiantialegna/caminetti

Descrizione del prodotto:

L’innalzamento temperatura di ritorno con attuatore è una raccorderia

premontata per circuiti di riscaldamento. La pompa e la valvola

miscelatrice possono essere bloccate tramite valvole a sfera. In questo

modo è possibile una facile manutenzione senza dover scaricare l’acqua

dal circuito di riscaldamento.

Descrizione del funzionamento:

Grazie al kit di pompe, si evita di scendere sotto il punto di

condensazione nonché la formazione di catrame all’interno della caldaia.

Il kit di pompe è montato tra l’accumulatore tampone e la caldaia.

L’attuatore viene comandato da un regolatore esterno.

Esso apre la valvola a 3 vie solo nel momento in cui il circuito della

caldaia ha raggiunto la temperatura di apertura impostata.

Con l’ausilio della valvola miscelatrice la temperatura di ritorno della

caldaia viene mantenuta costante e viene messa a disposizione la

massima quantità di energia per il caricamento dell’accumulatore.

D

N

2

0

156

DN 20 (3⁄4")

DN 25 (1")

DN 32 (11⁄4")

DN 40 (11⁄2")

DN 50 (2")
