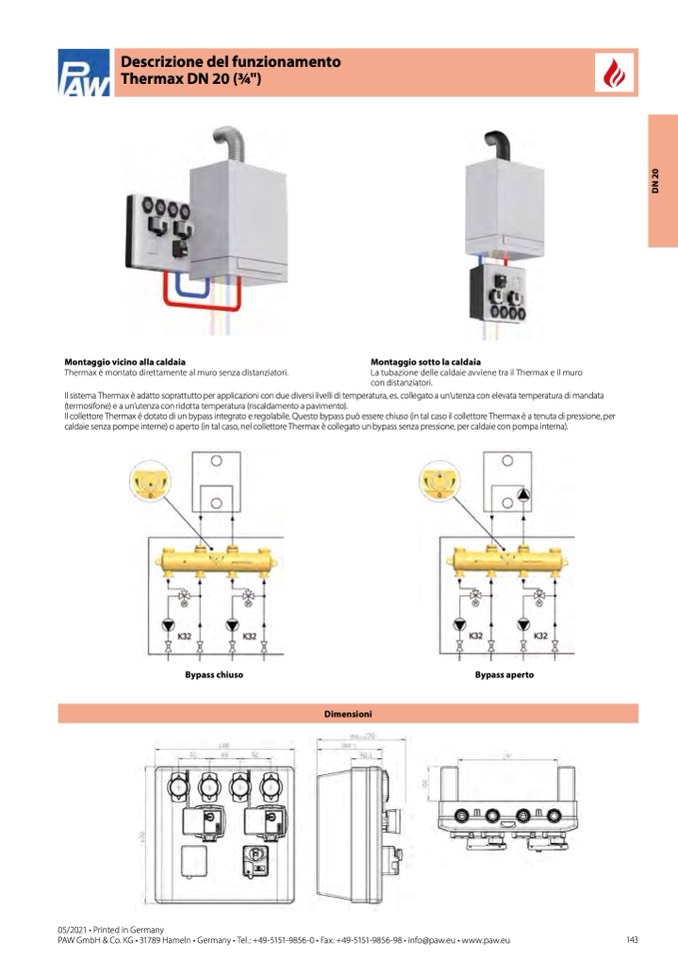

Descrizione del funzionamento
Thermax DN 20 (3⁄4")
Montaggio vicino alla caldaia
Montaggio sotto la caldaia
Thermax è montato direttamente al muro senza distanziatori.
La tubazione delle caldaie avviene tra il Thermax e il muro
con distanziatori.
Il sistema Thermax è adatto soprattutto per applicazioni con due diversi livelli di temperatura, es. collegato a un’utenza con elevata temperatura di mandata
(termosifone) e a un’utenza con ridotta temperatura (riscaldamento a pavimento).
Il collettore Thermax è dotato di un bypass integrato e regolabile. Questo bypass può essere chiuso (in tal caso il collettore Thermax è a tenuta di pressione, per
caldaie senza pompe interne) o aperto (in tal caso, nel collettore Thermax è collegato un bypass senza pressione, per caldaie con pompa interna).
Bypass chiuso
Bypass aperto
Dimensioni
