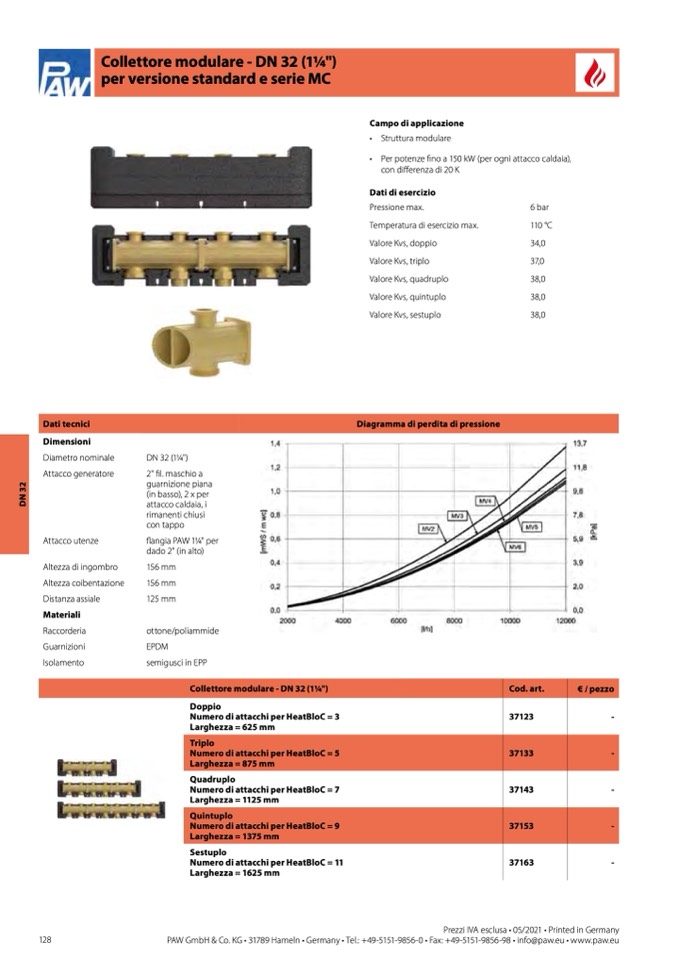

Collettore modulare - DN 32 (11⁄4")

per versione standard e serie MC

Dati tecnici

Diagramma di perdita di pressione

Dimensioni

Materiali

Collettore modulare - DN 32 (11⁄4")

Triplo

Numero di attacchi per HeatBloC = 5

Larghezza = 875 mm

Quintuplo

Numero di attacchi per HeatBloC = 9

Larghezza = 1375 mm

Cod. art.

37133

€ / pezzo

37123

-

37143

37153

-

Campo di applicazione

• Struttura modulare

• Per potenze fino a 150 kW (per ogni attacco caldaia),

con differenza di 20 K

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs, doppio

34,0

Valore Kvs, triplo

37,0

Valore Kvs, quadruplo

38,0

Valore Kvs, quintuplo

38,0

6 bar

110 °C

38,0

Valore Kvs, sestuplo

Diametro nominale

Attacco generatore

Attacco utenze

Altezza di ingombro

Altezza coibentazione

Distanza assiale

Raccorderia

Guarnizioni

Isolamento

DN 32 (11⁄4")

2" fil. maschio a

guarnizione piana

(in basso), 2 x per

attacco caldaia, i

rimanenti chiusi

con tappo

flangia PAW 11⁄4" per

dado 2" (in alto)

156 mm

156 mm

125 mm

ottone/poliammide

EPDM

semigusci in EPP

Doppio

Numero di attacchi per HeatBloC = 3

Larghezza = 625 mm

Quadruplo

Numero di attacchi per HeatBloC = 7

Larghezza = 1125 mm

Sestuplo

Numero di attacchi per HeatBloC = 11

Larghezza = 1625 mm

-

-

128
