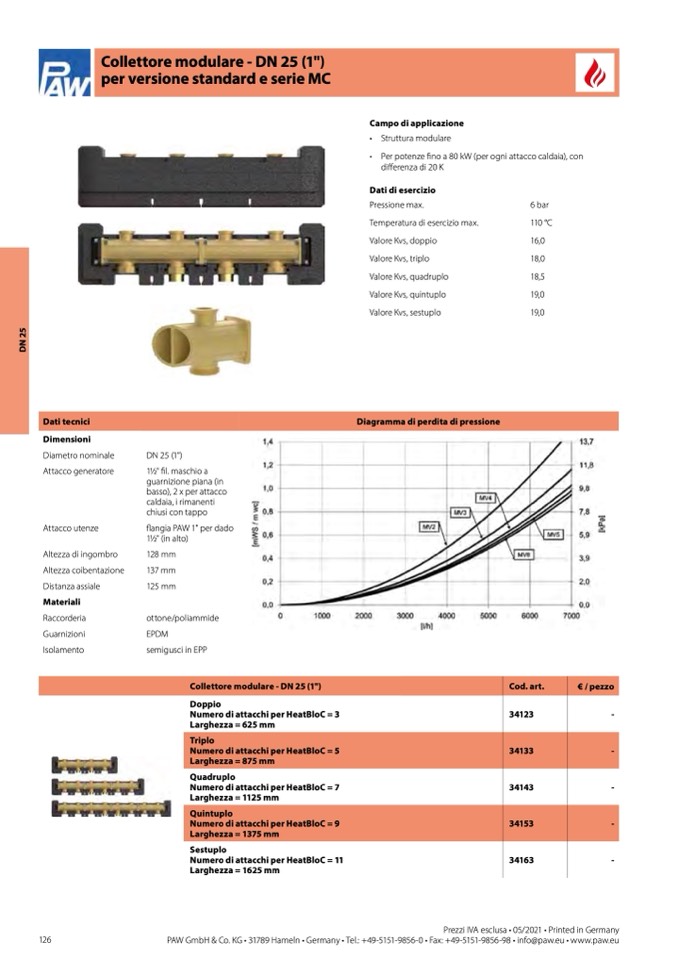

Collettore modulare - DN 25 (1")

per versione standard e serie MC

Dati tecnici

Dimensioni

Diagramma di perdita di pressione

Materiali

Collettore modulare - DN 25 (1")

Triplo

Numero di attacchi per HeatBloC = 5

Larghezza = 875 mm

Quintuplo

Numero di attacchi per HeatBloC = 9

Larghezza = 1375 mm

Cod. art.

34133

€ / pezzo

34123

-

34143

34153

-

Campo di applicazione

• Struttura modulare

• Per potenze fino a 80 kW (per ogni attacco caldaia), con

differenza di 20 K

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs, doppio

16,0

Valore Kvs, triplo

18,0

Valore Kvs, quadruplo

18,5

Valore Kvs, quintuplo

19,0

6 bar

110 °C

Valore Kvs, sestuplo

19,0

Diametro nominale

Attacco generatore

Attacco utenze

Altezza di ingombro

Altezza coibentazione

Distanza assiale

Raccorderia

Guarnizioni

Isolamento

DN 25 (1")

11⁄2" fil. maschio a

guarnizione piana (in

basso), 2 x per attacco

caldaia, i rimanenti

chiusi con tappo

flangia PAW 1" per dado

11⁄2" (in alto)

128 mm

137 mm

125 mm

ottone/poliammide

EPDM

semigusci in EPP

Doppio

Numero di attacchi per HeatBloC = 3

Larghezza = 625 mm

Quadruplo

Numero di attacchi per HeatBloC = 7

Larghezza = 1125 mm

Sestuplo

Numero di attacchi per HeatBloC = 11

Larghezza = 1625 mm

-

-

126

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

34163

-
