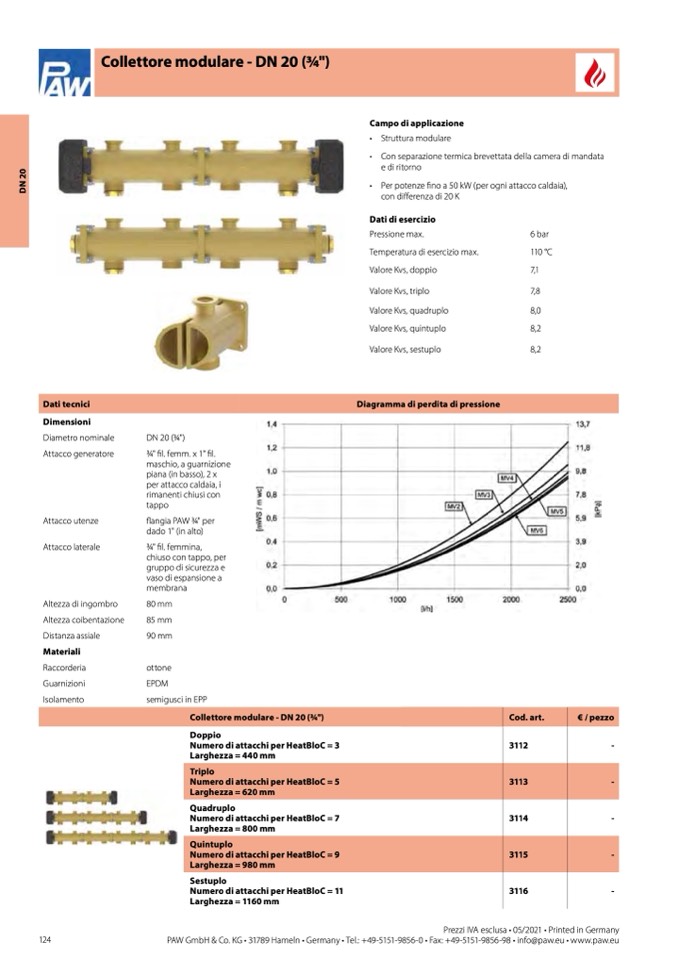

Collettore modulare - DN 20 (3⁄4")

Dati tecnici

Dimensioni

Diagramma di perdita di pressione

Materiali

Collettore modulare - DN 20 (3⁄4")

Triplo

Numero di attacchi per HeatBloC = 5

Larghezza = 620 mm

Quintuplo

Numero di attacchi per HeatBloC = 9

Larghezza = 980 mm

Cod. art.

3113

€ / pezzo

3112

-

3114

3115

-

Campo di applicazione

• Struttura modulare

• Con separazione termica brevettata della camera di mandata

e di ritorno

• Per potenze fino a 50 kW (per ogni attacco caldaia),

con differenza di 20 K

Dati di esercizio

Pressione max.

Temperatura di esercizio max.

Valore Kvs, doppio

Valore Kvs, triplo

Valore Kvs, quadruplo

Valore Kvs, quintuplo

Valore Kvs, sestuplo

6 bar

110 °C

7,1

7,8

8,0

8,2

8,2

Diametro nominale

Attacco generatore

Attacco utenze

Attacco laterale

Altezza di ingombro

Altezza coibentazione

Distanza assiale

Raccorderia

Guarnizioni

Isolamento

DN 20 (3⁄4")

3⁄4" fil. femm. x 1" fil.

maschio, a guarnizione

piana (in basso), 2 x

per attacco caldaia, i

rimanenti chiusi con

tappo

flangia PAW 3⁄4" per

dado 1" (in alto)

3⁄4" fil. femmina,

chiuso con tappo, per

gruppo di sicurezza e

vaso di espansione a

membrana

80 mm

85 mm

90 mm

ottone

EPDM

semigusci in EPP

Doppio

Numero di attacchi per HeatBloC = 3

Larghezza = 440 mm

Quadruplo

Numero di attacchi per HeatBloC = 7

Larghezza = 800 mm

Sestuplo

Numero di attacchi per HeatBloC = 11

Larghezza = 1160 mm

124

Prezzi IVA esclusa • 05/2021 • Printed in Germany

PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu

3116

-

-

-
