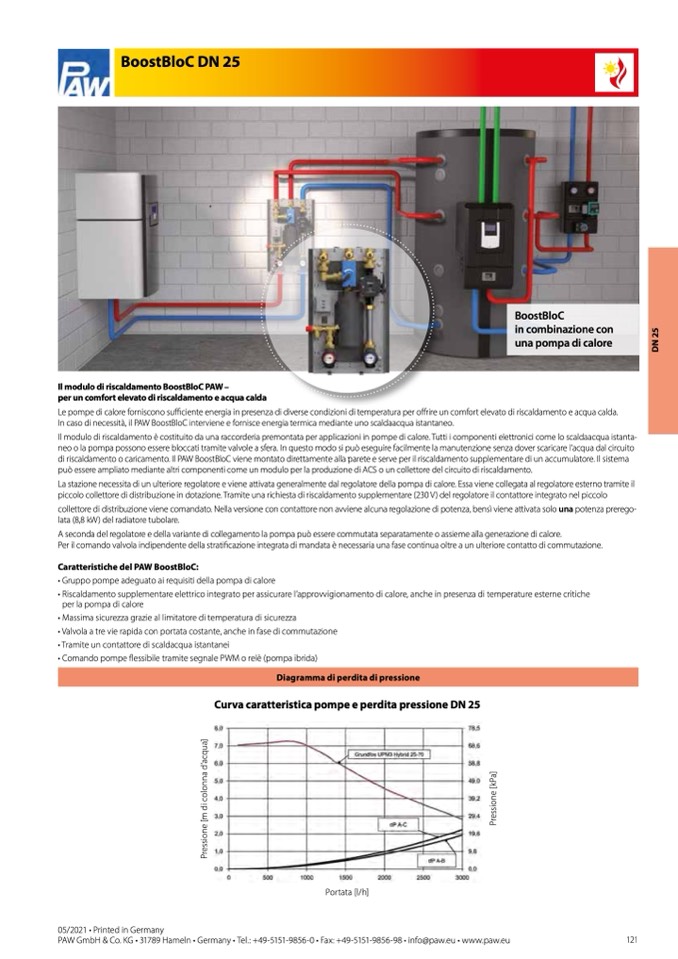

BoostBloC DN 25
BoostBloC
in combinazione con
una pompa di calore
Il modulo di riscaldamento BoostBloC PAW –
per un comfort elevato di riscaldamento e acqua calda
Le pompe di calore forniscono sufficiente energia in presenza di diverse condizioni di temperatura per offrire un comfort elevato di riscaldamento e acqua calda.
In caso di necessità, il PAW BoostBloC interviene e fornisce energia termica mediante uno scaldaacqua istantaneo.
Il modulo di riscaldamento è costituito da una raccorderia premontata per applicazioni in pompe di calore. Tutti i componenti elettronici come lo scaldaacqua istanta-
neo o la pompa possono essere bloccati tramite valvole a sfera. In questo modo si può eseguire facilmente la manutenzione senza dover scaricare l’acqua dal circuito
di riscaldamento o caricamento. Il PAW BoostBloC viene montato direttamente alla parete e serve per il riscaldamento supplementare di un accumulatore. Il sistema
può essere ampliato mediante altri componenti come un modulo per la produzione di ACS o un collettore del circuito di riscaldamento.
La stazione necessita di un ulteriore regolatore e viene attivata generalmente dal regolatore della pompa di calore. Essa viene collegata al regolatore esterno tramite il
piccolo collettore di distribuzione in dotazione. Tramite una richiesta di riscaldamento supplementare (230 V) del regolatore il contattore integrato nel piccolo
collettore di distribuzione viene comandato. Nella versione con contattore non avviene alcuna regolazione di potenza, bensì viene attivata solo una potenza prerego-
lata (8,8 kW) del radiatore tubolare.
A seconda del regolatore e della variante di collegamento la pompa può essere commutata separatamente o assieme alla generazione di calore.
Per il comando valvola indipendente della stratificazione integrata di mandata è necessaria una fase continua oltre a un ulteriore contatto di commutazione.
Caratteristiche del PAW BoostBloC:
• Gruppo pompe adeguato ai requisiti della pompa di calore
• Riscaldamento supplementare elettrico integrato per assicurare l’approvvigionamento di calore, anche in presenza di temperature esterne critiche
per la pompa di calore
• Massima sicurezza grazie al limitatore di temperatura di sicurezza
• Valvola a tre vie rapida con portata costante, anche in fase di commutazione
• Tramite un contattore di scaldacqua istantanei
• Comando pompe flessibile tramite segnale PWM o relè (pompa ibrida)
Diagramma di perdita di pressione
Curva caratteristica pompe e perdita pressione DN 25
Portata [l/h]
05/2021 • Printed in Germany
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
