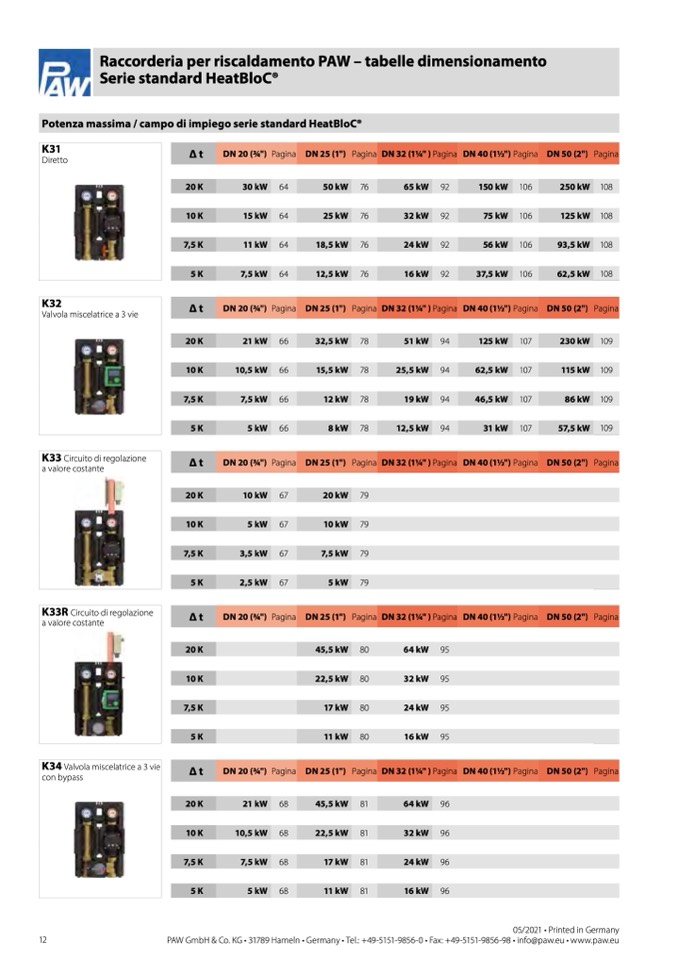

Potenza massima / campo di impiego serie standard HeatBloC®
05/2021 • Printed in Germany
12
PAW GmbH & Co. KG • 31789 Hameln • Germany • Tel.: +49-5151-9856-0 • Fax: +49-5151-9856-98 • info@paw.eu • www.paw.eu
K31
Diretto
∆t
DN 20 (3⁄4")
Pagina
DN 25 (1")
Pagina
DN 32 (11⁄4" ) Pagina
DN 40 (11⁄2") Pagina
DN 50 (2")
Pagina
20 K
30 kW
64
50 kW
76
65 kW
92
150 kW
106
250 kW
108
10 K
15 kW
64
25 kW
76
32 kW
92
75 kW
106
125 kW
108
7,5 K
11 kW
64
18,5 kW
76
24 kW
92
56 kW
106
93,5 kW
108
5K
7,5 kW
64
12,5 kW
76
16 kW
92
37,5 kW
106
62,5 kW
108
K32
Valvola miscelatrice a 3 vie
Raccorderia per riscaldamento PAW – tabelle dimensionamento
Serie standard HeatBloC®
∆t
DN 20 (3⁄4")
Pagina
DN 25 (1")
Pagina
DN 32 (11⁄4" ) Pagina
DN 40 (11⁄2") Pagina
DN 50 (2")
Pagina
20 K
21 kW
66
32,5 kW
78
51 kW
94
125 kW
107
230 kW
109
10 K
10,5 kW
66
15,5 kW
78
25,5 kW
94
62,5 kW
107
115 kW
109
7,5 K
7,5 kW
66
12 kW
78
19 kW
94
46,5 kW
107
86 kW
109
5K
5 kW
66
8 kW
78
12,5 kW
94
31 kW
107
57,5 kW
109
K33 Circuito di regolazione
a valore costante
∆t
DN 20 (3⁄4")
Pagina
DN 25 (1")
Pagina
DN 32 (11⁄4" ) Pagina
DN 40 (11⁄2") Pagina
DN 50 (2")
Pagina
20 K
10 kW
67
20 kW
79
10 K
5 kW
67
10 kW
79
7,5 K
3,5 kW
67
7,5 kW
79
5K
2,5 kW
67
5 kW
79
K33R Circuito di regolazione
a valore costante
∆t
DN 20 (3⁄4")
Pagina
DN 25 (1")
Pagina
DN 32 (11⁄4" ) Pagina
DN 40 (11⁄2") Pagina
DN 50 (2")
Pagina
20 K
45,5 kW
80
64 kW
95
10 K
22,5 kW
80
32 kW
95
7,5 K
17 kW
80
24 kW
95
5K
11 kW
80
16 kW
95
K34 Valvola miscelatrice a 3 vie
con bypass
∆t
DN 20 (3⁄4")
Pagina
DN 25 (1")
Pagina
DN 32 (11⁄4" ) Pagina
DN 40 (11⁄2") Pagina
DN 50 (2")
Pagina
20 K
21 kW
68
45,5 kW
81
64 kW
96
10 K
10,5 kW
68
22,5 kW
81
32 kW
96
7,5 K
7,5 kW
68
17 kW
81
24 kW
96
5K
5 kW
68
11 kW
81
16 kW
96
