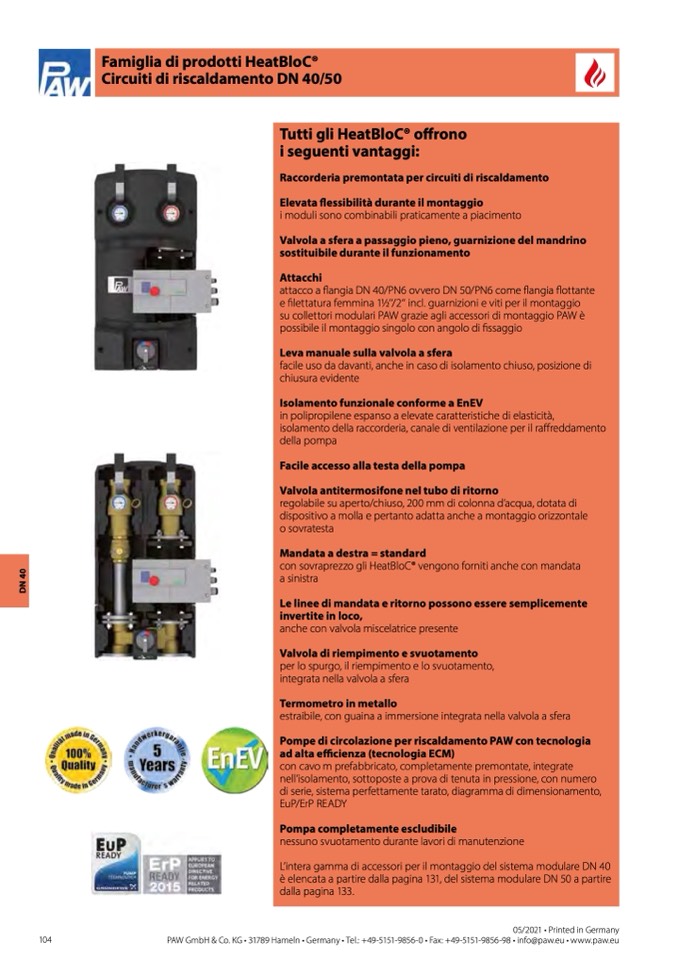

Famiglia di prodotti HeatBloC®

Circuiti di riscaldamento DN 40/50

Tutti gli HeatBloC® offrono

i seguenti vantaggi:

Raccorderia premontata per circuiti di riscaldamento

Elevata flessibilità durante il montaggio

i moduli sono combinabili praticamente a piacimento

Valvola a sfera a passaggio pieno, guarnizione del mandrino

sostituibile durante il funzionamento

Attacchi

attacco a flangia DN 40/PN6 ovvero DN 50/PN6 come flangia flottante

e filettatura femmina 11⁄2‘‘/2‘‘ incl. guarnizioni e viti per il montaggio

su collettori modulari PAW grazie agli accessori di montaggio PAW è

possibile il montaggio singolo con angolo di fissaggio

Leva manuale sulla valvola a sfera

facile uso da davanti, anche in caso di isolamento chiuso, posizione di

chiusura evidente

Isolamento funzionale conforme a EnEV

in polipropilene espanso a elevate caratteristiche di elasticità,

isolamento della raccorderia, canale di ventilazione per il raffreddamento

della pompa

Facile accesso alla testa della pompa

Valvola antitermosifone nel tubo di ritorno

regolabile su aperto/chiuso, 200 mm di colonna d’acqua, dotata di

dispositivo a molla e pertanto adatta anche a montaggio orizzontale

o sovratesta

Mandata a destra = standard

con sovraprezzo gli HeatBloC® vengono forniti anche con mandata

a sinistra

Le linee di mandata e ritorno possono essere semplicemente

invertite in loco,

anche con valvola miscelatrice presente

Valvola di riempimento e svuotamento

per lo spurgo, il riempimento e lo svuotamento,

integrata nella valvola a sfera

Termometro in metallo

estraibile, con guaina a immersione integrata nella valvola a sfera

Pompe di circolazione per riscaldamento PAW con tecnologia

ad alta efficienza (tecnologia ECM)

con cavo m prefabbricato, completamente premontate, integrate

nell’isolamento, sottoposte a prova di tenuta in pressione, con numero

di serie, sistema perfettamente tarato, diagramma di dimensionamento,

EuP/ErP READY

Pompa completamente escludibile

nessuno svuotamento durante lavori di manutenzione

L’intera gamma di accessori per il montaggio del sistema modulare DN 40

è elencata a partire dalla pagina 131, del sistema modulare DN 50 a partire

dalla pagina 133.
