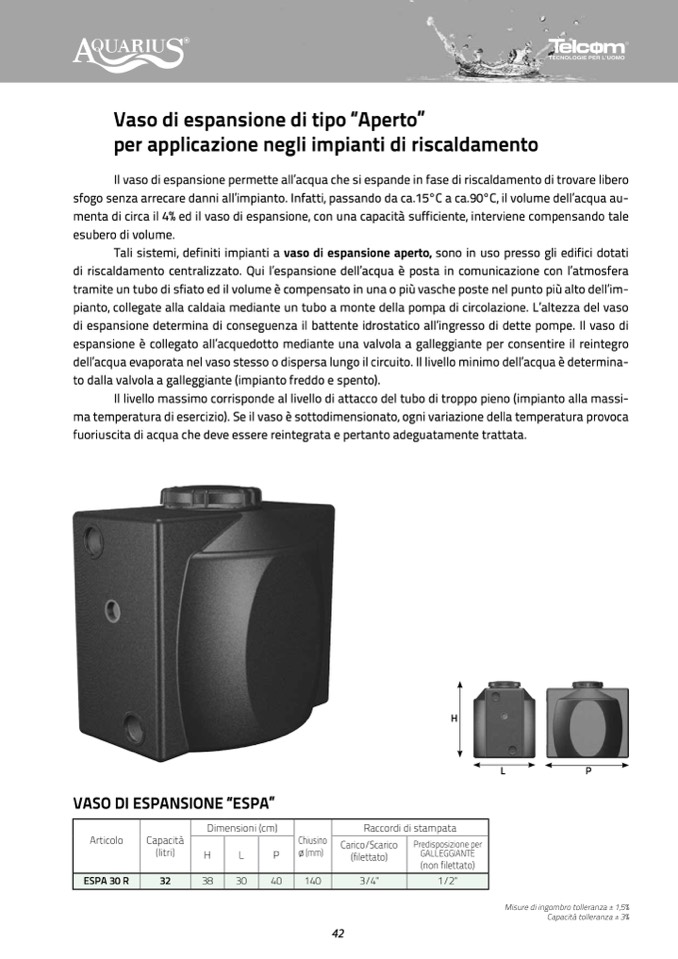

Vaso di espansione di tipo ‘‘Aperto’’

per applicazione negli impianti di riscaldamento

Il vaso di espansione permette all’acqua che si espande in fase di riscaldamento di trovare libero

sfogo senza arrecare danni all’impianto. Infatti, passando da ca.15°C a ca.90°C, il volume dell’acqua au-

menta di circa il 4% ed il vaso di espansione, con una capacità sufficiente, interviene compensando tale

esubero di volume.

Tali sistemi, definiti impianti a vaso di espansione aperto, sono in uso presso gli edifici dotati

di riscaldamento centralizzato. Qui l’espansione dell’acqua è posta in comunicazione con l’atmosfera

tramite un tubo di sfiato ed il volume è compensato in una o più vasche poste nel punto più alto dell’im-

pianto, collegate alla caldaia mediante un tubo a monte della pompa di circolazione. L’altezza del vaso

di espansione determina di conseguenza il battente idrostatico all’ingresso di dette pompe. Il vaso di

espansione è collegato all’acquedotto mediante una valvola a galleggiante per consentire il reintegro

dell’acqua evaporata nel vaso stesso o dispersa lungo il circuito. Il livello minimo dell’acqua

è determina-

to dalla valvola a galleggiante (impianto freddo e spento).

Il livello massimo corrisponde al livello di attacco del tubo di troppo pieno (impianto alla massi-

ma temperatura di esercizio). Se il vaso è sottodimensionato, ogni variazione della temperatura provoca

fuoriuscita di acqua che deve essere reintegrata e pertanto adeguatamente trattata.

H

VASO DI ESPANSIONE ‘‘ESPA’’

L

P

Misure di ingombro tolleranza ± 1,5%

Capacità tolleranza ± 3%

Articolo

Capacità

(litri)

Dimensioni (cm)

Chiusino

ø (mm)

Raccordi di stampata

H

L

P

Carico/Scarico

(filettato)

Predisposizione per

GALLEGGIANTE

(non filettato)

ESPA 30 R

32

38

30

40

140

3/4"

1/2"
